Delad uppsättning markstöd
- -Split Set Ground Support, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsförzinkning finns tillgänglig för friktionsbulten.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
- -Split Set Ground Support genomgår mycket stränga dragprovningar för att säkerställa produktkvalitet.
Dela uppsättning markstödfunktioner
Split Set Ground Support är ett friktionsbaserat markstödssystem. När ett delat set sätts in i ett borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.
Delad uppsättning markstöd funktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Delad uppsättning jordstöd mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
Delad uppsättning markstödstillbehör
Lagerplatta, Driver, Dragkrage.
Split Set Ground Support Längd & Paket
Längd: 450-3000 mm enligt specifikation

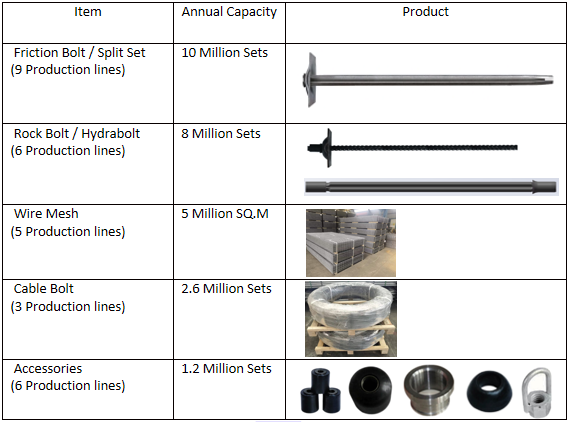

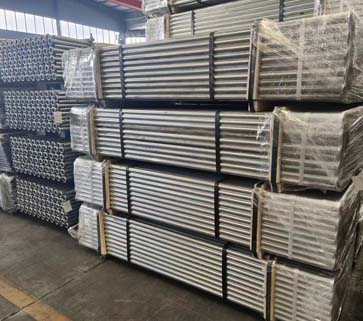

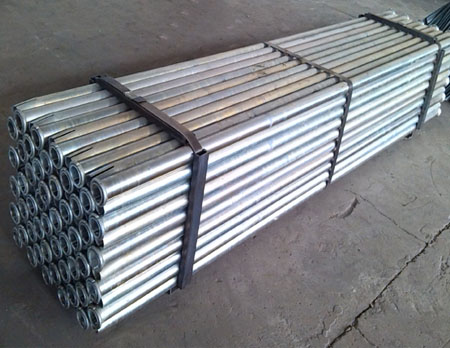

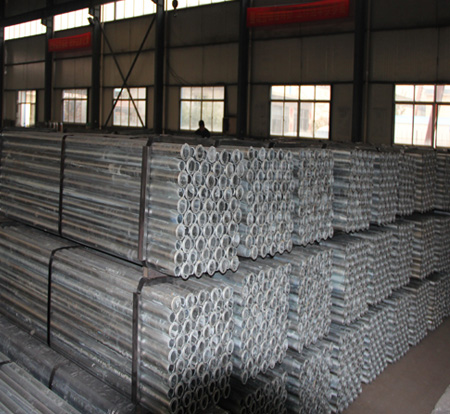

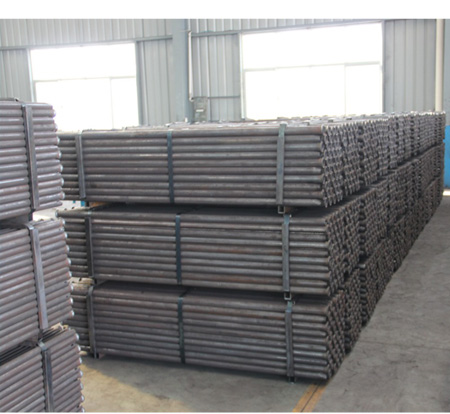

Paket: 100 st - 300 st varje bunt enligt specificerat
Split Set Ground Support Applications
Gruvor
Tunnlar
Backar
Platser som behöver markstöd
Hur man arbetar
Gör först en bedömning av markförhållandena.
Välj lämplig borrkrona och borra ett hål efter bultens diameter och längd, samt den specificerade borrmetoden.
Se till att hålets längd överstiger friktionsbultens längd med minst 150 mm.
Fäst en platta på friktionsbulten, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna så att de är vinkelräta mot bergets yta.
Sätt in förardockan i bulten och kör in friktionsbulten i hålet tills plattan ligger säkert mot bergytan.
Undvik att slå mot friktionsbulten när plattan är ordentligt fastsatt på bergytan för att förhindra skada på bultens ände.
Efter installationen, utför dragtester för att verifiera den initiala förankringseffektiviteten hos friktionsbultarna.
