Kupolformad platta 200X200X10
- -TONRY designar och tillverkar ett brett utbud av plattor och kombinationsplattor som används med olika bergbultar.
- - Den välvda plattan 200X200X10 hjälper till att fördela takbultbelastningen jämnt i alla riktningar för att förhindra att lösa lager faller ner mellan bergbultarna.
- -Kupolplåt 200X200X10 är tillverkad av varmvalsat stål med en bredd på 120-200 millimeter.
- -Kupformad platta 200X200X10 enligt AS/NZS 1594:2002-standarden.
- -Ger stabilt stöd för bulten även i ojämna berglager.
- - Galvaniserad beläggning finns tillgänglig för att skydda plattorna mot korrosion.
Kupolformad platta 200X200X10
De kupolformade plattorna är huvudsakligen tillverkade av höghållfasta kolstålsplattor, som formas genom klippning, stansning och perforering. De är lätta och enkla att installera, med god ytkontrolleffekt. De är oumbärliga för gruvtunnlar, sluttningar och tunnelstöd.
Specifikationer för kupolformad platta 200X200X10
| Typ av tallrik | Längd (mm) |
Bredd (mm) |
Tjocklek (mm) |
Enhetsvikt (kg) |
Hundöra |
| TRDP | 120 | 120 | 4 | 0.45 | OCH |
| TRDP | 125 | 125 | 4 | 0.49 | OCH |
| TRDP | 150 | 150 | 4 | 0.71 |
OCH |
| TRDP | 150 | 150 | 5 | 0.88 | OCH |
| TRDP | 150 | 150 | 6 | 1.06 |
OCH |
| TRDP | 150 | 150 | 8 | 1.42 | OCH |
| TRDP | 150 | 150 | 12 | 2.12 |
N |
| TRDP | 200 | 200 | 4 | 1.26 | OCH |
| TRDP | 200 | 200 | 5 | 1.57 |
OCH |
| TRDP | 200 | 200 | 8 | 2.51 | N |
| TRDP | 200 | 200 | 10 |
3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Kupolformad platta 200X200X10 Funktioner och fördelar
Anpassade storlekar kan tillhandahållas för att möta specifika kundbehov
Kupolkonstruktionen ökar bärförmågan avsevärt
Har ett hundöra-alternativ för enkel upphängning av servicelina
Friktionsbultplattans hål är 2 mm större än bultdiametern
Gängbultplattans hål är 4–5 mm större än bulten, om de inte används med en kupolformad kula
Erbjuds i antingen svart eller varmförzinkad yta

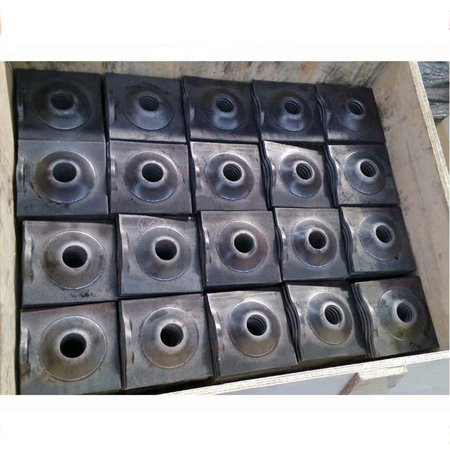

Kupolformad platta 200X200X10 Paket
Kupolformade plattor är packade med trådslips, plywoodlåda, stålpallar och omslagsfilmer.
Tonry har specialiserat sig på att utveckla nya stödprodukter med tillverkaren, enligt olika krav från en mängd olika anpassade plattor från olika gruvföretag.
