Friktionsstabilisator

  • -Friktionsstabilisator, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan.
  • - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
  • -Friction Stabilizer genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.
  • -Termisk diffusionsgalvanisering finns tillgänglig för friktionsstabilisatorn.
Kontakta nu E-post Telefon WhatsApp
Produktinformation

Friktionsstabilisatorfunktioner

Friction Stabilizer är ett friktionsbaserat markstödsystem. När friktionsbult förs in i ett borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.


Friktionsstabilisator Egenskaper och fördelar

Tillverkad av höghållfast stålband

Omedelbart friktionsstöd i axiell och radiell

Oberoende stöd utan plattor

Lätt att installera

Enkel design, kostnadsbesparande

Finns i svart, kallgalvaniserad eller varmförzinkad


Friktionsstabilisator Mekaniska egenskaper


Tekniska data TRFB33 TRFB39 TRFB42 TRFB47
Borrhålsdiameter (mm) 30-32 35-38 38-40 43-45,5
Min. Sträckgräns (kN) 80 90 100 120
135
Min. Draghållfasthet (kN) 100 120 132 165 180
Typ. Draghållfasthet (kN) 120 130 150 180 200
Förlängning (A%) ≥20 ≥20 ≥20 ≥20
Typ.Förankring (ton/m) 4-6 4-7 5-8 6-10
Lagerplatta (mm) 150x150x4 150x150x4 150x150x4,5 150x150x5

Friktionsstabilisatortillbehör

Lagerplatta, Driver, Dragkrage.


Friktionsstabilisatorlängd & paket

Längd: 450-3000 mm enligt specifikation

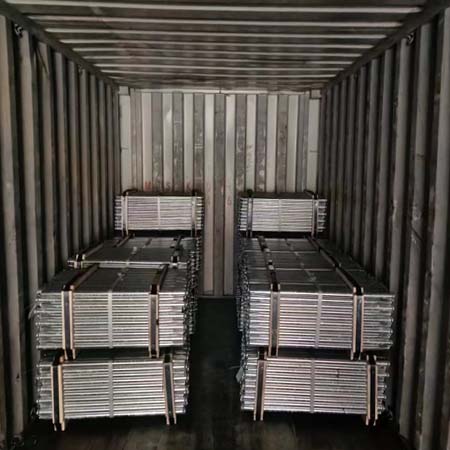

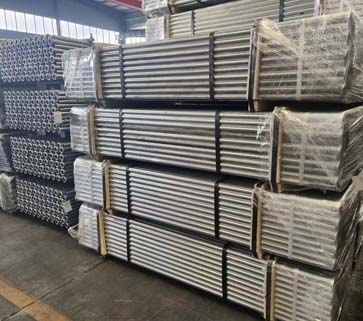

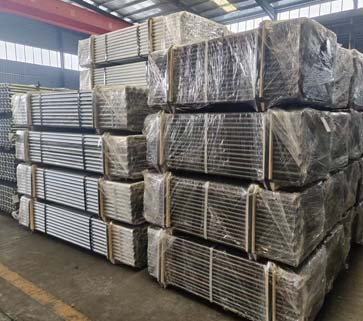

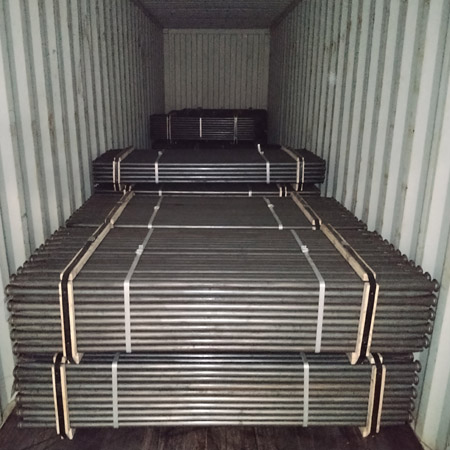

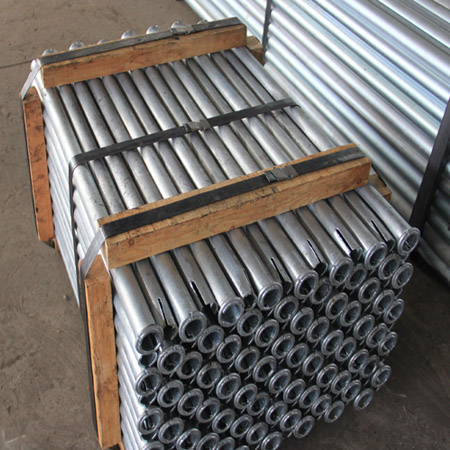

Paket: 100 st - 300 st varje bunt enligt specifikationen

Friktionsbult-47-3000mmFriktionsbult-47-3000mm

Friktionsstabilisatorapplikationer

Gruvor

Tunnlar

Backar

Platser som behöver markstöd


Hur man arbetar

Börja med att noggrant utvärdera markens egenskaper.


Välj en lämplig borr och skapa ett hål som överensstämmer med bultens diameter, längd och den rekommenderade borrtekniken,


se till att hålet sträcker sig minst 150 mm utanför friktionsbultens faktiska längd.


Montera en platta på friktionsbulten med kupolen vänd mot ringen och den avsmalnande änden pekande framåt.


Se till att friktionsbultarna är placerade vinkelrätt mot bergytan när de installeras.


Sätt in förardockan i bulten och fortsätt att köra in friktionsbulten i hålet tills plattan får ordentlig kontakt med bergytan.


Avstå från att hamra på friktionsbulten när plattan är ordentligt fastsatt på bergytan för att förhindra skada på bultens ände.


Utför dragtester efter installationen för att bedöma den initiala förankringshållfastheten hos friktionsbultarna.


FriktionsstabilisatorFriktionsstabilisator
