Friktionslåsningsstabilisator
- -Friktionslåsningsstabilisatorn, tillverkad av en remsa av höghållfast stål, är rullformad till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsförzinkning är tillgänglig för friktionsbulten.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friction-Lok-stabilisatorn genomgår mycket stränga dragtester för att säkerställa produktkvaliteten.
Friktionslåsningsstabilisatorns funktioner
Friktionslåsningsstabilisatorn har många fördelar, såsom att konsolidera omgivande berg på eget initiativ, aktiv armeringsförankring och omedelbar lagring etc. Bulten installeras i ett hål som har mindre diameter än hålet. Den kan omedelbart utöva radiellt tryck över hela hålets vägg för att förhindra stenras. Vid sprängvibrationer i omgivande berg ökar förankringen avsevärt och stödeffekten blir idealisk.
Friction-Lok-stabilisatorns funktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionslåsningsstabilisatorns mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionslåsningsstabilisatortillbehör
Lagerplatta, medbringare, dragkrage.
Friktionslåsets längd och paket
Längd: 450–3000 mm enligt specifikation

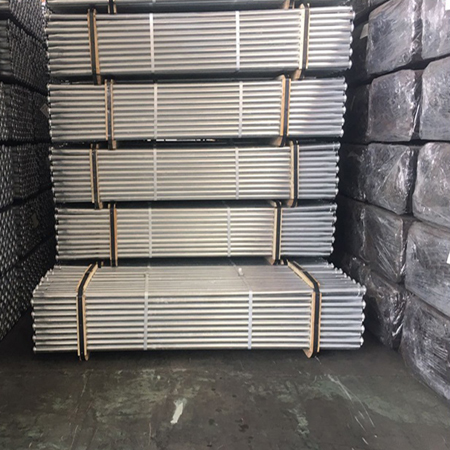

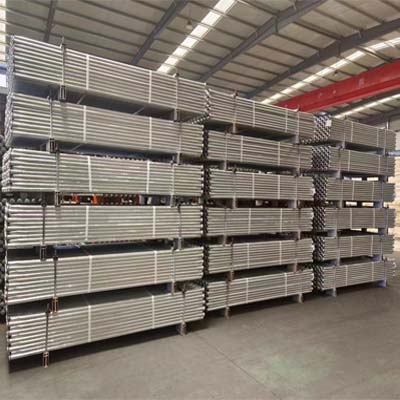

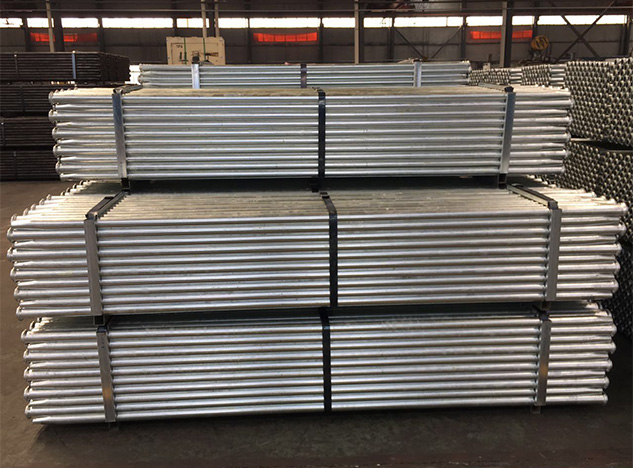

Paket: 100 st - 300 st per bunt enligt specifikation
Friction-Lok-stabilisatorapplikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Börja med att noggrant utvärdera markens skick.
Välj ett lämpligt borr och skapa ett hål som passar bultens diameter och längd, enligt borrinstruktionerna.
Se till att hålet är minst 150 mm längre än friktionsbulten.
Fäst en platta på friktionsbulten, se till att kupolen är mot ringen och den avsmalnande änden är vänd utåt.
Se till att friktionsbultarna monteras vinkelrätt mot bergytan för optimal stabilitet.
Sätt in medbringardollyn i bulten och fortsätt att driva in friktionsbulten i hålet tills plattan har ordentlig kontakt med bergytan.
Undvik att hamra på friktionsbulten när plattan är ordentligt fäst vid bergytan för att undvika att skada bultens ände.
Efter installationen, utför dragtester för att bedöma friktionsbultarnas initiala förankringshållfasthet.
