Split Set Ground Control

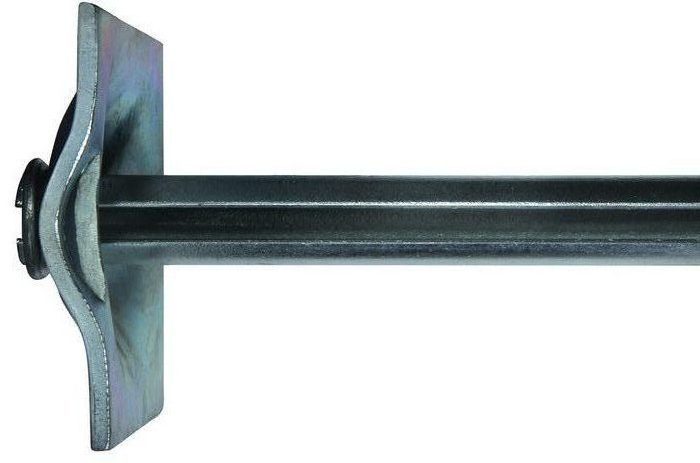

- -Split Set Ground Control, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsförzinkning finns tillgänglig för friktionsbulten.
- - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
- -Split Set genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.
Dela uppsättning markstödfunktioner
Split Set är ett friktionsbaserat markstödssystem. När friktionsbulten sätts in i borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.
Delad uppsättning markstöd funktioner och fördelar
Tillverkad av slitstarkt, höghållfast stålband.
Ger omedelbart friktionsstöd både axiellt och radiellt.
Kan ge fristående stöd utan behov av en platta.
Designad för enkel installation.
Har en enkel design som är ekonomisk.
Alternativen inkluderar en svart finish, kallgalvanisering eller varmförzinkning för mångsidighet.
Delad uppsättning jordstöd mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
Delad uppsättning markstödstillbehör
Lagerplatta, Driver, Dragkrage.
Split Set Ground Support Längd & Paket
Längd: 450-3000 mm enligt specifikation

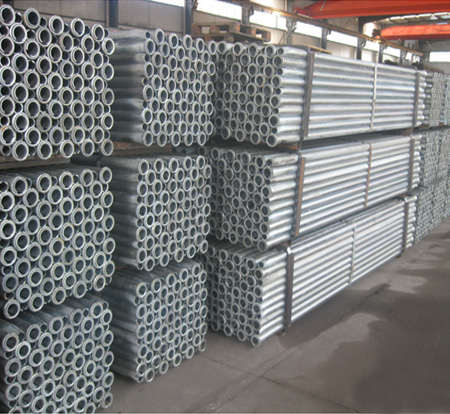

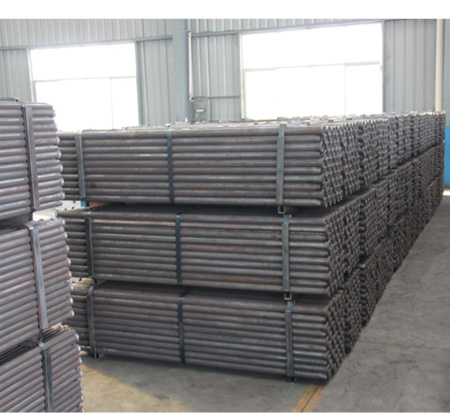

Paket: 100 st - 300 st varje bunt enligt specifikationen
Split Set Ground Support Applications
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Börja med en utvärdering av markförhållandena för att fastställa lämpligheten.
Välj rätt borr och borra ett hål som matchar bultens diameter och längd, enligt den angivna borrtekniken. Se till att det borrade hålet är åtminstone
150 mm längre än längden på friktionsbulten.
Fäst en platta på friktionsbulten, se till att kupolen är vänd mot ringen och att den avsmalnande änden är orienterad framåt.
Placera friktionsbultarna så att de är inriktade vinkelrätt mot bergytan.
Använd en drivdocka för att sätta in i bulten och kör sedan in friktionsbulten i det förberedda hålet tills plattan kommer i kontakt med bergytan.
När plattan är ordentligt fastsatt på berget, avstå från att slå i friktionsbulten för att undvika att skada dess ände.
Utför dragtester efter installationen för att bedöma den initiala förankringshållfastheten hos friktionsbultarna.
