Friktionsankare

  • -Friktionsankare, tillverkat av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan.
  • -Termisk diffusionsförzinkning finns tillgänglig för friktionsankaret.
  • - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
  • -Friction Anchor genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.
Kontakta nu E-post Telefon WhatsApp
Produktinformation

Friktionsförankringsfunktioner

Friction Anchor är ett friktionsbaserat markstödsystem. När Friction Anchor förs in i ett borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.

Friktionsankare egenskaper och fördelar

Tillverkad av höghållfast stålband

Omedelbart friktionsstöd i axiell och radiell

Oberoende stöd utan platta

Lätt att installera

Enkel design, kostnadsbesparande

Finns i svart, kallgalvaniserad eller varmförzinkad


Mekaniska egenskaper för friktionsankare


Tekniska data TRFB33 TRFB39 TRFB42 TRFB47
Borrhålsdiameter (mm) 30-32 35-38 38-40 43-45,5
Min. Sträckgräns (kN) 80 90 100 120
135
Min. Draghållfasthet (kN) 100 120 132 165 180
Typ. Draghållfasthet (kN) 120 130 150 180 200
Förlängning (A%) ≥20 ≥20 ≥20 ≥20
Typ.Förankring (ton/m) 4-6 4-7 5-8 6-10
Lagerplatta (mm) 150x150x4 150x150x4 150x150x4,5 150x150x5

Friktionsankare tillbehör

Lagerplatta, Driver, Dragkrage.


Friktionsankarets längd & paket

Längd: 450-3000 mm enligt specifikation

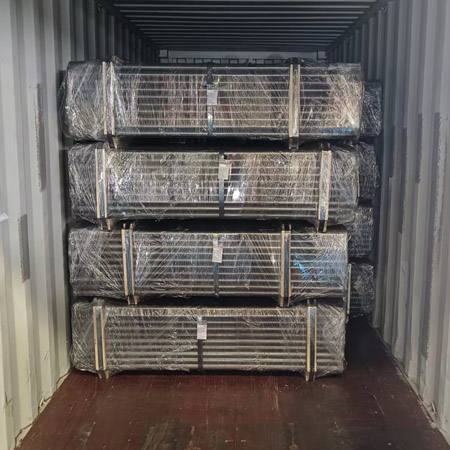

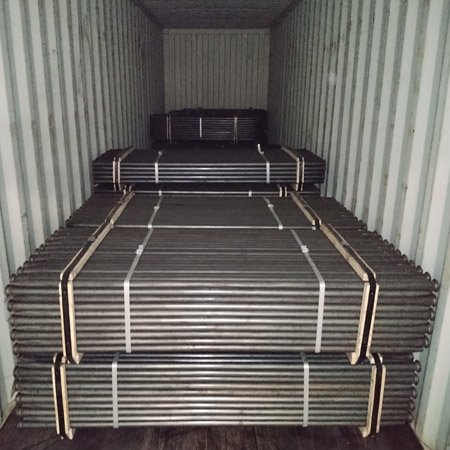

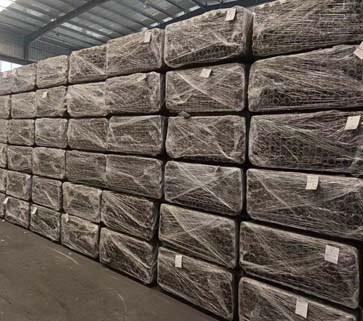

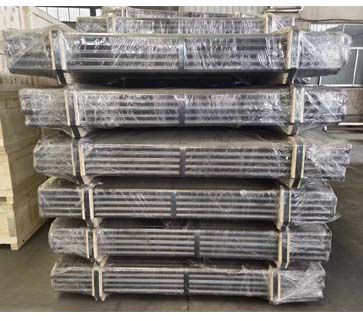

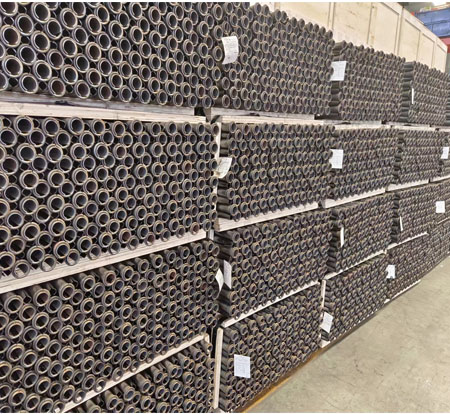

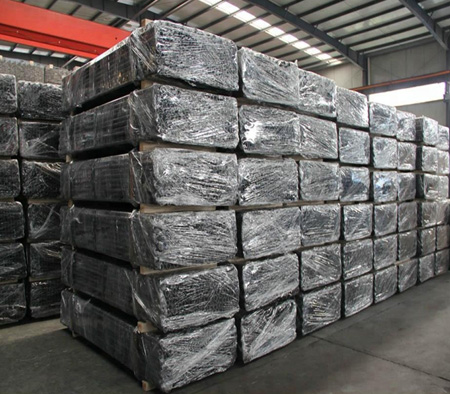

Paket: 100 st - 300 st varje bunt enligt specifikationen

Friktionsankare

Friktionsankartillämpningar

Gruvor

Tunnlar

Backar

Platser där det behövs markstöd


Hur man arbetar

Gör först en bedömning av markförhållandena.


Välj lämplig borrkrona och borra ett hål efter bultens diameter och längd, såväl som den specificerade borrmetoden.


Se till att hålets längd överstiger friktionenförankra's längd med minst 150 mm.


Fäst en platta på friktionenförankra, placera kupolen mot ringen och den avsmalnande änden framåt.


Installera friktionenförankraså de är vinkelräta mot bergets yta.


Sätt in förardockan ifriktionsankareoch kör in friktionsbulten i hålet tills plattan ligger säkert mot bergytan.


Undvik att slå mot friktionsbulten när plattan väl är fäst vid bergytan för att förhindra skador på änden avfriktionsankare.


Efter installation, utför dragtester för att verifiera friktionsankarets initiala förankringseffektivitet.
