Friktionsankare markkontroll
- -Friktionsankaret markkontroll, tillverkat av en remsa av höghållfast stål, är rullformat till en C-form med ett längsgående spår för ingrepp. Utformad med ena änden avsmalnande för att förenkla införandet i ett borrhål, är den motsatta änden säkert svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsgalvanisering är tillgänglig för friktionsankarets markkontroll.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friction Anchor Ground Control genomgår mycket strikta dragtester för att säkerställa produktkvaliteten.
Friktionsankare markkontrollfunktioner
Friktionsförankringsmarkkontroll är ett friktionsbaserat markstödssystem. När friktionsförankringsmarkkontroll förs in i ett borrhål med en mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsankare markkontrollfunktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsankare markkontroll mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsankare markkontrolltillbehör
Lagerplatta, Dragkrage,Förare.

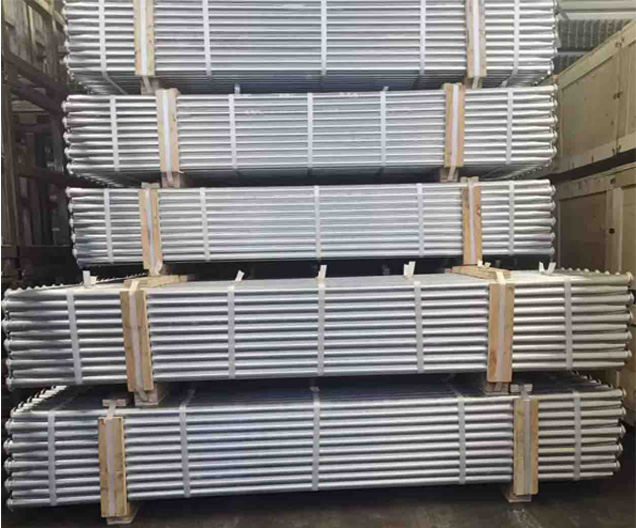

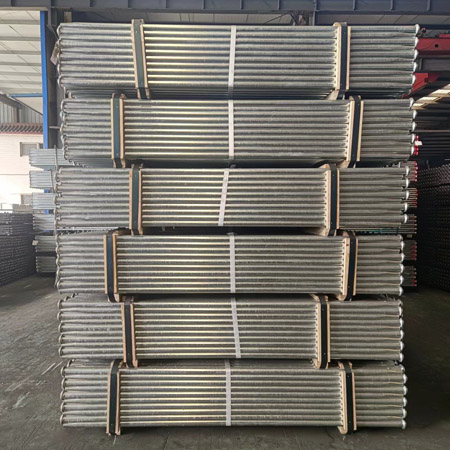

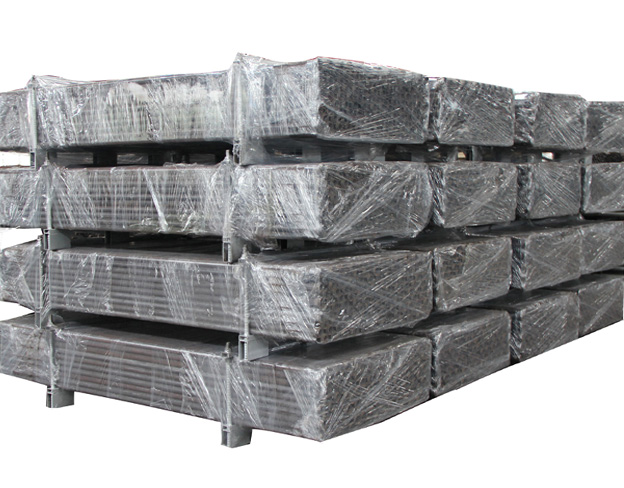

Friktionsankare markkontroll längd och paket
Längd: 450-3000 mm enligt specifikation
Paket: 100 st — 300 st per bunt enligt specifikation
Friktionsankare markkontrollapplikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Först, gör en bedömning av markförhållandena.
Välj lämplig borr och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Se till att hålets längd överstiger friktionsbultens längd med minst 150 mm.
Fäst en platta på friktionsförankringens markkontroll, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna så att de är vinkelräta mot bergets yta.
Sätt in medbringardollyn i bulten och driv in friktionsbulten i hålet tills plattan ligger ordentligt an mot bergytan.
Undvik att slå på friktionsbulten när plattan är ordentligt fäst vid bergytan för att förhindra skador på änden av friktionsförankringens markkontroll.
Efter installationen, utför dragtester för att verifiera den initiala förankringseffektiviteten hos friktionsförankringens markkontroll.
