Friktionsankare markstöd
- -Friktionsbultar är en typ av förankringsstänger som är helt förankrade, aktivt förstärker det omgivande berget och omedelbart bär lasten.
- -Termisk diffusionsgalvanisering är tillgänglig för friktionsankarets markstöd.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friktionsankarets markstöd genomgår mycket stränga dragtester för att säkerställa produktkvaliteten.
Friktionsankare markstödfunktioner
Friktionsförankringssystem för mark är ett friktionsbaserat markstödssystem, tillverkat av en remsa av höghållfast stål, som är rullformat till en C-form med ett längsgående spår för ingrepp. Utformad med ena änden avsmalnande för att förenkla införandet i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan. När friktionsförankringssystem förs in i ett borrhål med en mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radikala krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsankare markstöd Funktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsankare markstöd Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombinationsplatta |
|
Friktionsankare markstödstillbehör
Dra krageLagerplatta, Driver.
Friktionsankare markstöd längd och paket
Längd: 450-3000 mm enligt specifikation

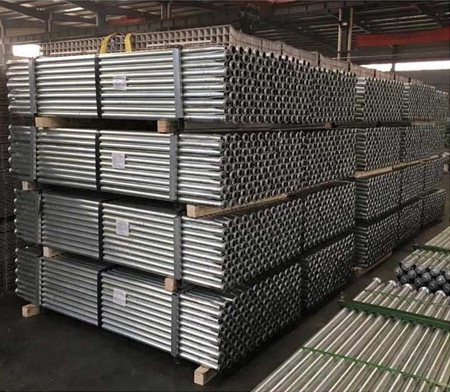

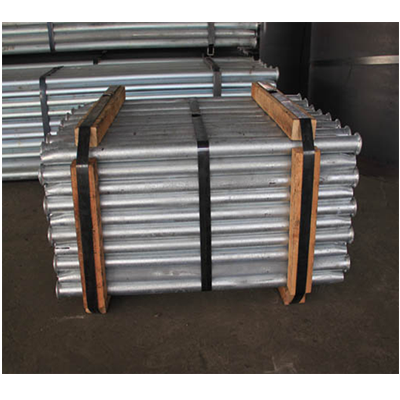

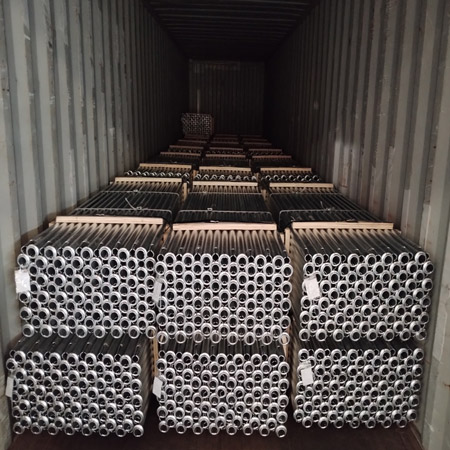

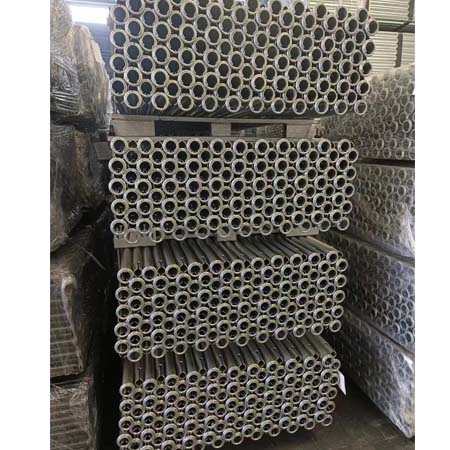

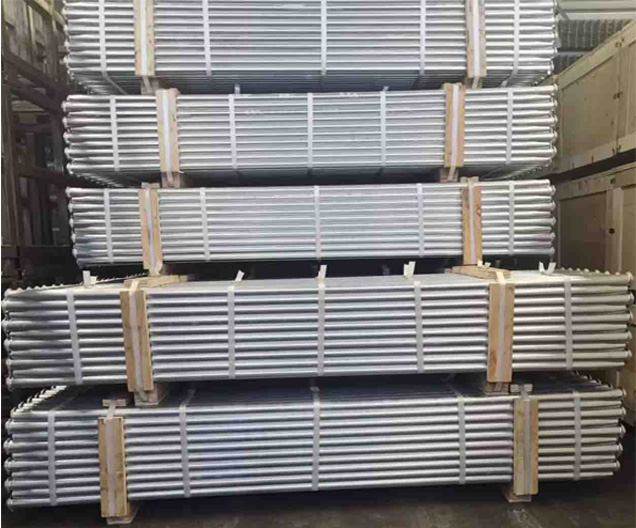

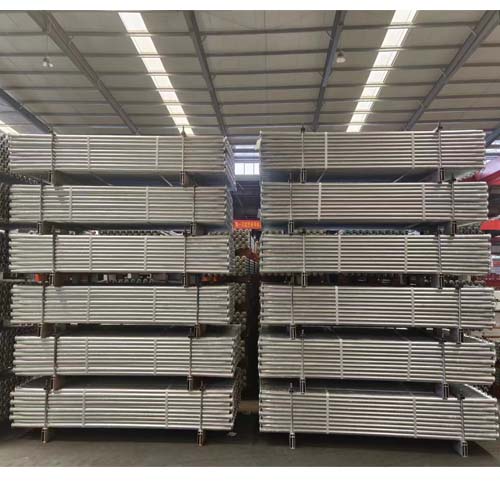

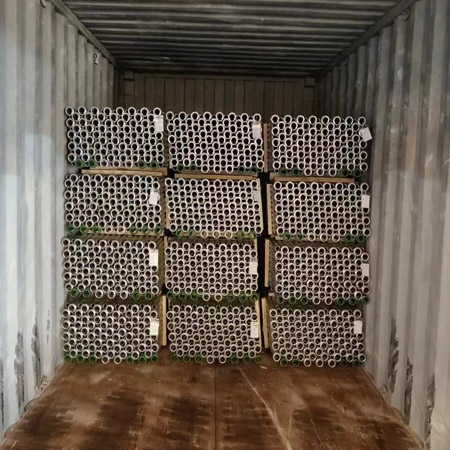

Paket: 100 st — 300 st per bunt enligt specifikation
Friktionsankare markstödapplikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Först, gör en bedömning av markförhållandena.
Välj lämplig borr och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Se till att hålets längd överstiger friktionsförankringens markstöd med minst 150 mm.
Fäst en platta på friktionsbulten, så att kupolen är vänd mot ringen och den avsmalnande änden framåt.
Montera friktionsankarets markstöd så att de är vinkelräta mot bergets yta.
Sätt in medbringarvagnen i bulten och driv in friktionsankarets markstöd i hålet tills plattan ligger ordentligt an mot bergytan.
Undvik att slå i friktionsförankringens markstöd när plattan är ordentligt fäst vid bergytan för att förhindra skador på bultens ände.
Efter installationen, utför dragtester för att verifiera den initiala förankringseffektiviteten hos friktionsförankringens markstöd.
