Friktionsstabilisator Markstöd

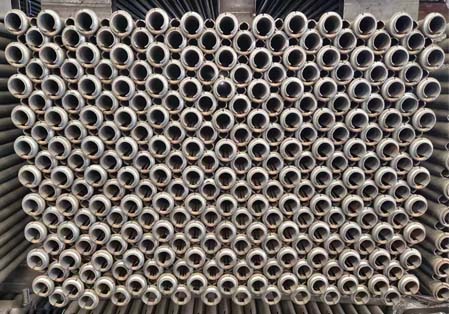

- -Friktionsstabilisatorns markstöd, tillverkat av en remsa av höghållfast stål, är rullformat till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsförzinkning är tillgänglig för friktionsbulten.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friktionsstabilisatorns markstöd genomgår mycket stränga dragtester för att säkerställa produktkvaliteten.
Friktionsstabilisator Markstödsfunktioner
Friktionsstabiliserande markstöd är ett friktionsbaserat markstödssystem. När friktionsstabiliserande markstöd förs in i ett borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsstabilisatorns markstödsfunktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsstabilisatorns markstöd Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsstabilisator Markstöd Tillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsstabilisator Markstöd Längd och paket
Längd: 450-3000 mm enligt specifikation

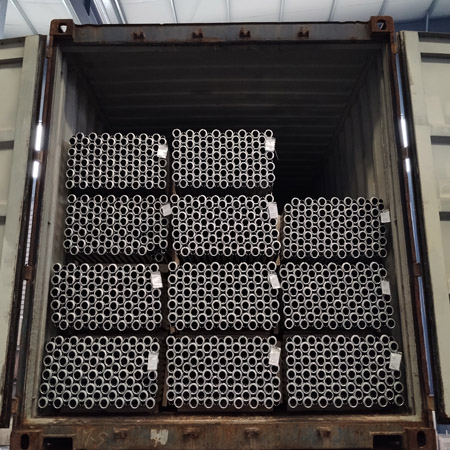

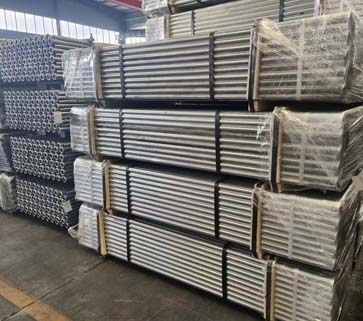

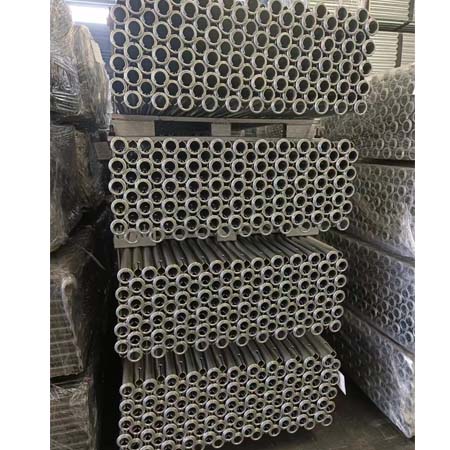

Paket: 100 st — 300 st per bunt enligt specifikation
Friktionsstabilisator Markstöd Applikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Först, gör en bedömning av markförhållandena.
Välj lämplig borr och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Se till att hålets längd överstiger friktionsbultens längd med minst 150 mm.
Fäst en platta på friktionsbulten, så att kupolen är vänd mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna så att de är vinkelräta mot bergets yta.
Sätt in medbringardollyn i bulten och driv in friktionsbulten i hålet tills plattan ligger ordentligt an mot bergytan.
Undvik att slå på friktionsbulten när plattan är ordentligt fäst vid bergytan för att förhindra skador på bultens ände.
Efter installationen, utför dragtester för att verifiera friktionsbultarnas initiala förankringseffektivitet.
