Friktionsstabilisator Markkontroll
- -Friktionsstabilisatorn för markkontroll, tillverkad av en remsa av höghållfast stål, är rullformad till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
- -Termisk diffusionsgalvanisering är tillgänglig för friktionsstabilisatorns markkontroll.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friction Stabilizer Ground Control genomgår mycket stränga dragprovningar för att säkerställa produktkvalitet.
Friktionsstabilisator Markkontrollfunktioner
Friktionsstabilisator markkontroll är ett friktionsbaserat markstödssystem. När friktionsstabilisator markkontroll förs in i ett borrhål med en mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsstabilisator Markkontroll Funktioner och fördelar
Tillverkad av ett höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsstabilisator, markkontroll, mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45.Kh | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsstabilisator Markkontroll Tillbehör
Lagerplatta, medbringare, dragkrage.

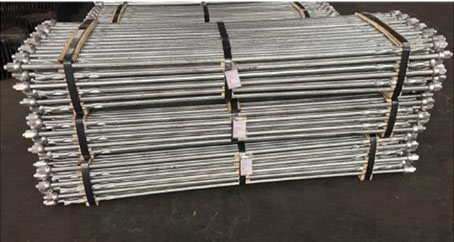

Friktionsstabilisator, markkontroll, längd och paket
Längd: 450-3000 mm enligt specifikation

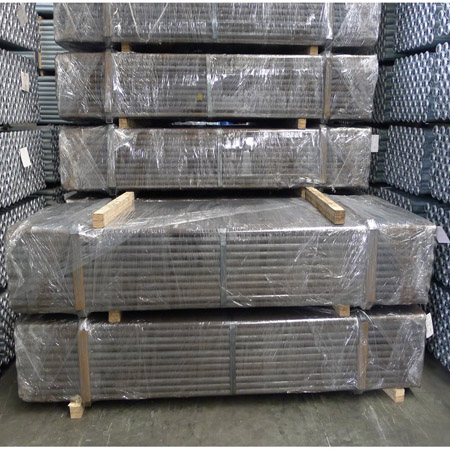

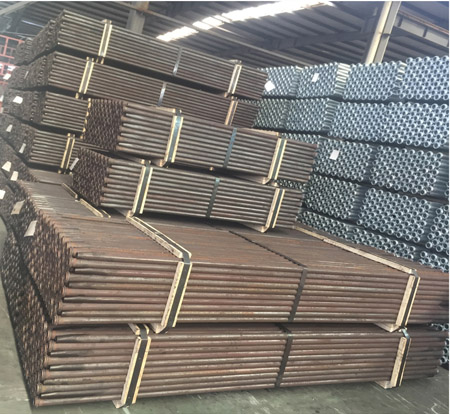

Paket: 100 st — 300 st varje paket enligt specifikationen
Friktionsstabilisator Markkontrollapplikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Gör först en bedömning av markförhållandena.
Välj lämplig borrkrona och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Se till att hålets längd överstiger friktionsstabilisatorns markreglage med minst 150 mm.
Fäst en platta på friktionsbulten, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna så att de är vinkelräta mot bergets yta.
Sätt in medbringardollyn i bulten och driv in friktionsstabilisatorns markreglage i hålet tills plattan ligger ordentligt an mot bergytan.
Undvik att träffa friktionsstabilisatorns markreglage när plattan är ordentligt fäst vid bergytan för att förhindra skador på bultens ände.
Utför dragtester efter installationen för att verifiera den initiala förankringseffektiviteten hos friktionsstabilisatorns markkontroll.
