Friktionsbult -42-2100mm
- -Friktionsbult -42-2100 mm referens till AS/NZS1594 / ASTM A1011-standarden.
- - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
- -Friktionsbulten -42-2100mm genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.

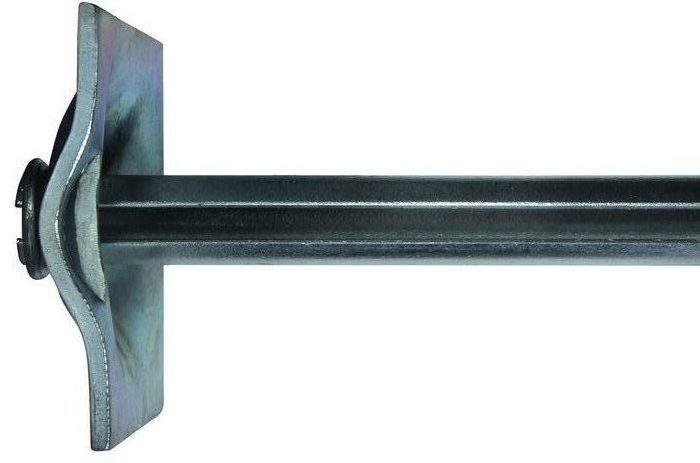

- -Friktionsbult -42-2100mmär rullformad till en C-formad bult med en slits av ett höghållfast stålband, vars ena ände är avsmalnande för att enkelt kunna föra in bulten i borrhål. Den andra änden är svetsad en ring för att hålla lagerplattan.
Friktionsbult -42-2100mm Funktioner
Friction Bolt -42-2100mm är ett friktionsbaserat markstödssystem. När friktionsbulten sätts in i borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller stadigt stenen.
Friktionsbult -42-2100mm Egenskaper och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsbult -42-2100mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 |
180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 |
150x150x4 | 150x150x4,5 | 150x150x5 | |
Friktionsbult -42-2100mm Tillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsbult -42-2100mm Längd & Paket
Längd: 450-3000 mm enligt specifikation

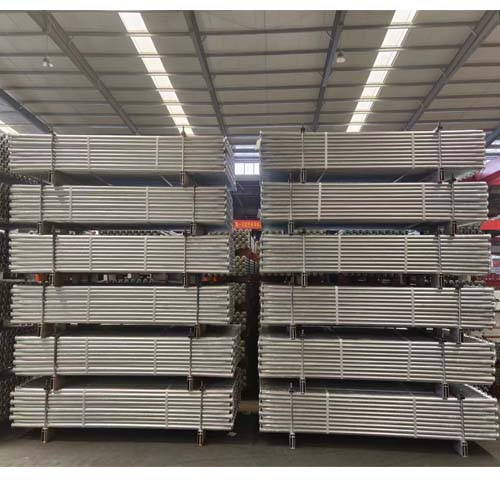

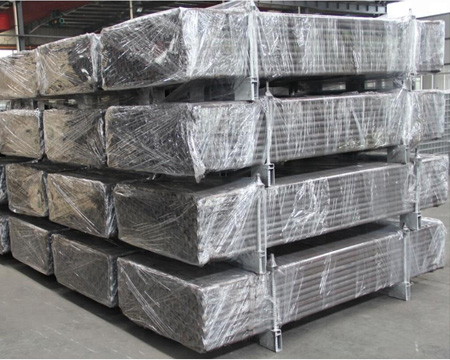

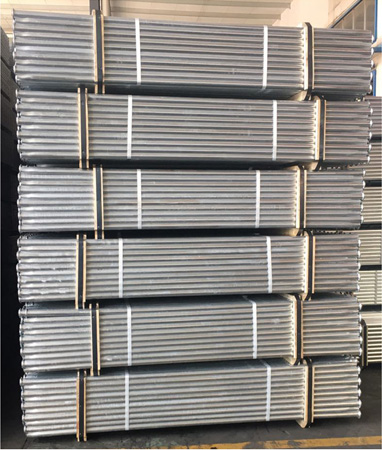

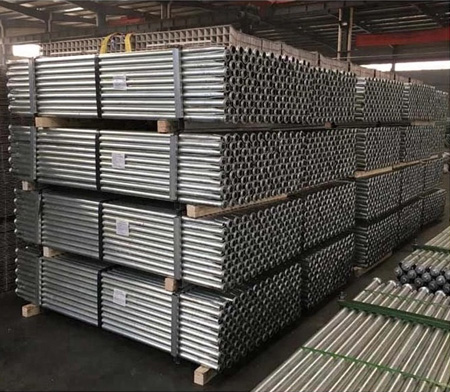

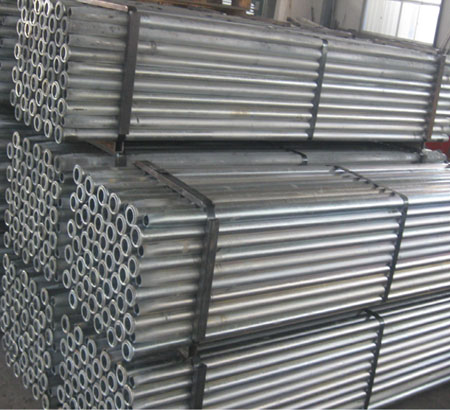

Paket: 100 st— 300 st varje bunt enligt specifikation
Friktionsbult -42-2100mm Tillämpningar
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Först, noggrant utvärdera markförhållandena.
Välj lämplig borr och skapa ett hål som matchar diametern och längden på friktionsbulten.
Hålet bör borras enligt den specificerade proceduren, och se till att det är minst 150 mm längre än friktionsbulten.
Fäst en platta på friktionsbulten med kupolen vänd mot ringen och den avsmalnande änden ledande.
Montera friktionsbultarna så att de är vinkelräta mot bergytan, vilket säkerställer optimal förankring.
Sätt in en förardocka i bulten och kör in friktionsbulten i hålet tills plattan ligger säkert mot bergytan.
När plattan är ordentligt fäst vid berget, undvik att hamra friktionsbulten ytterligare för att förhindra skada på bultens ände.
Efter installation, utför dragtester för att bedöma den initiala förankringshållfastheten för friktionsbultarna.
