Friktionsbult -42-2400mm
- -Friktionsbult -42-2400 mm är rullformad till en C-formad bult med ett spår av ett höghållfast stålband, vars ena ände är avsmalnande för att enkelt kunna sätta in bulten i borrhålet. I den andra änden är en ring svetsad för att hålla lagerplattan.
- -Friktionsbult -42-2400 mm med referens till AS/NZS1594 / ASTM A1011-standarden.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
Friktionsbult -42-2400mm Funktioner
Friktionsbult -42-2400 mm är ett friktionsbaserat markstödssystem. När friktionsbulten förs in i ett borrhål med mindre diameter, stängs spåret delvis och bultens diameter komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsbult -42-2400mm Funktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsbult -42-2400 mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhåls diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45.Kh | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 |
130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|

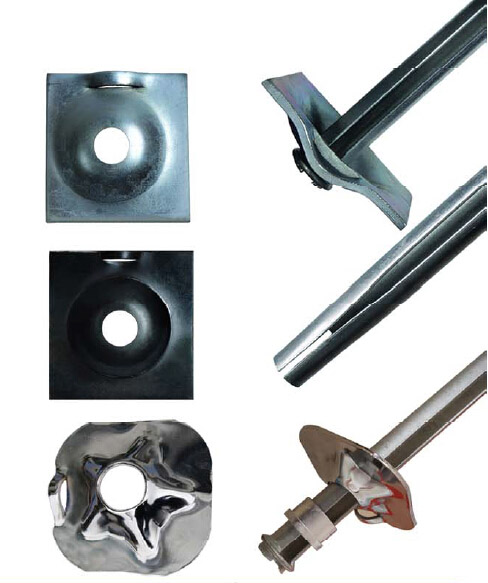

Friktionsbult -42-2400mm Accessorier
Lagerplatta, medbringare, dragkrage.

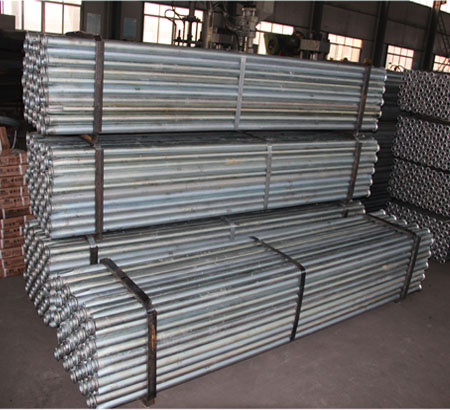

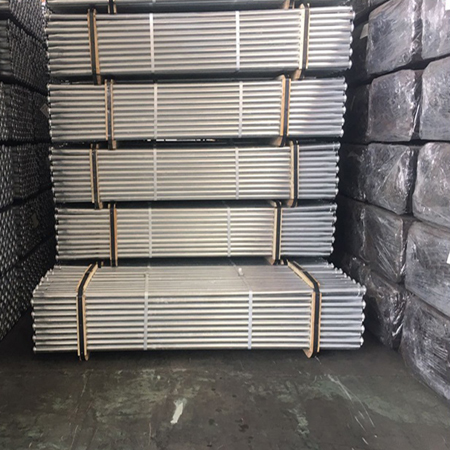

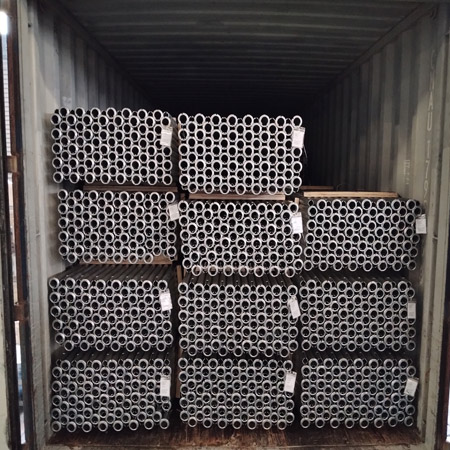

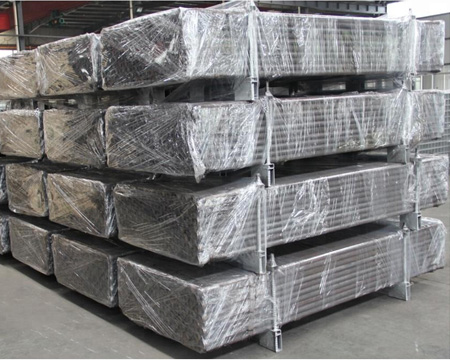

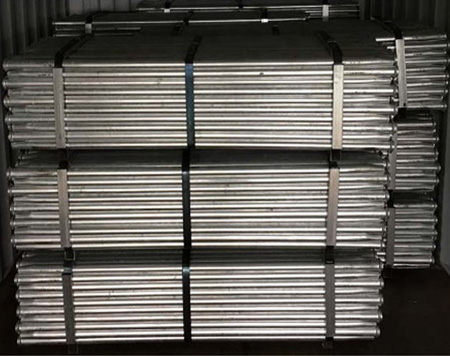

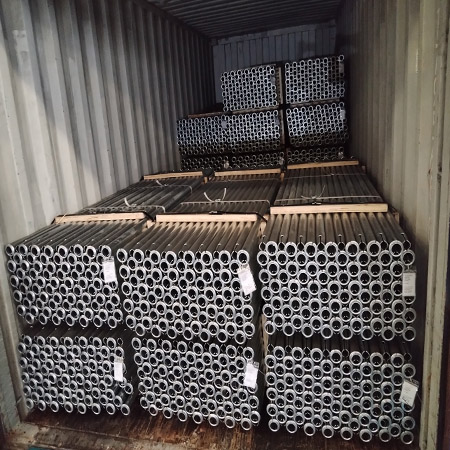

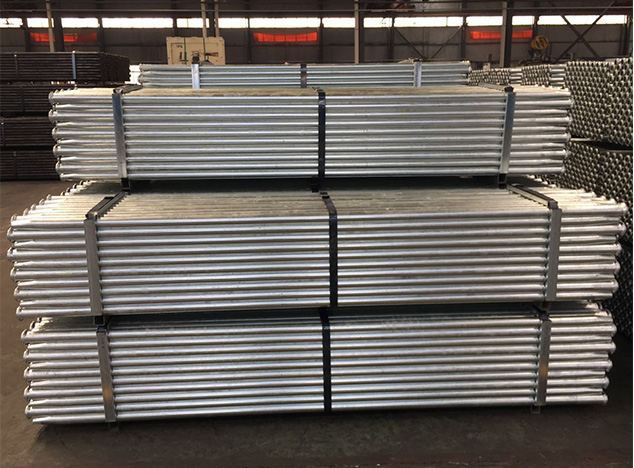

Friktionsbult -42-2400mm Paket
Paket: 100 st— 300 st per bunt enligt specifikation
FDragbult -42-2400mm Användningsområden
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Utvärdera markförhållandena.
Välj lämplig borrkrona baserat på bultens diameter och längd samt den angivna borrmetoden och borra sedan ett hål.
Se till att hålet är minst 150 mm djupare än friktionsbultens längd.
Fäst en platta på friktionsbulten, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna vinkelrätt mot bergytan.
Sätt in medbringardollyn i bulten och driv in friktionsbulten i hålet tills plattan ligger ordentligt an mot bergytan.
När plattan ligger tätt mot berget, undvik att slå mot friktionsbulten för att förhindra skador på bultens ände.
Efter installationen, utför dragtester för att verifiera friktionsbultarnas initiala förankringshållfasthet.
