Friktionsbult -42-1800mm

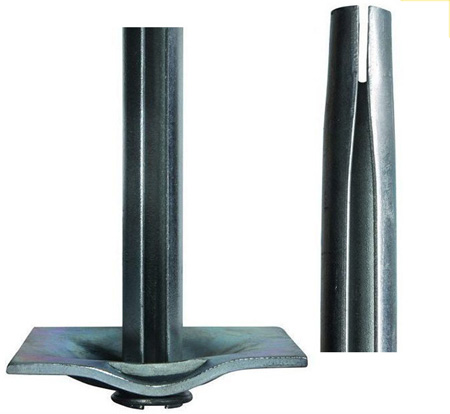

  • Friktionsbult -42-1800mmär rullformad till en C-formad bult med en slits av ett höghållfast stålband, vars ena ände är avsmalnande för att enkelt kunna föra in bulten i borrhål. Den andra änden är svetsad en ring för att hålla lagerplattan.
  • -Varmvalsat stål hänvisning till standarden GBT3524-2015.
  • - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
  • - Friktionsbultsreferens till AS/NZS1594 / ASTM A1011-standarden.
Kontakta nu E-post Telefon WhatsApp
Produktinformation

Funktioner

Friction Bolt -42-1800mm är ett friktionsbaserat markstödsystem. När en friktionsbult förs in i borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.

Friktionsbult -42-1800mm


Friktionsbult -42-1800mmEgenskaper & fördelar

Oberoende stöd utan platta

Lätt att installera

Enkel design, kostnadsbesparande

Finns i svart, kallgalvaniserad eller varmförzinkad

Tillverkad av höghållfast stålband

Omedelbart friktionsstöd i axiell och radiell


Mekaniska egenskaper


Tekniska data TRFB33 TRFB39 TRFB42 TRFB47
Borrhålsdiameter (mm) 30-32 35-38 38-40 43-45,5
Min. Sträckgräns (kN) 80
90 100 120 135
Min. Draghållfasthet (kN) 100
120 132 165 180
Typ. Draghållfasthet (kN) 120 130 150 180 200
Förlängning (A%) ≥20 ≥20 ≥20 ≥20
Typ.Förankring (ton/m) 4-6 4-7 5-8 6-10
Lagerplatta (mm) 150x150x4 150x150x4 150x150x4,5 150x150x5

Tillbehör

Lagerplatta, Driver, Dragkrage.


Längd & Paket

Längd: 450-3000 mm enligt specifikation

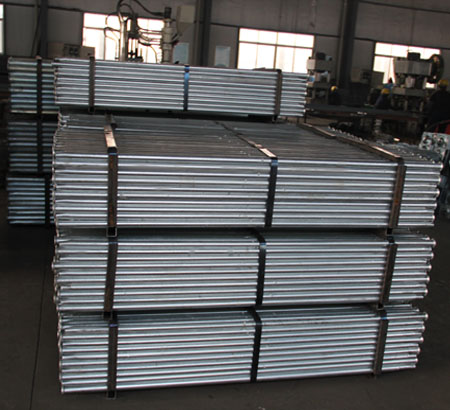

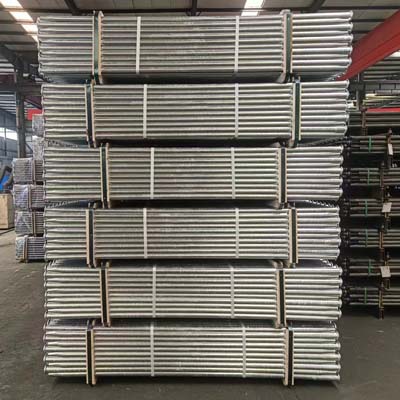

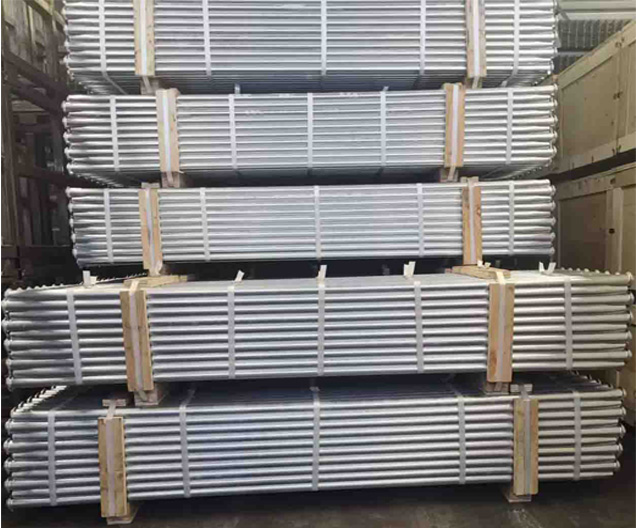

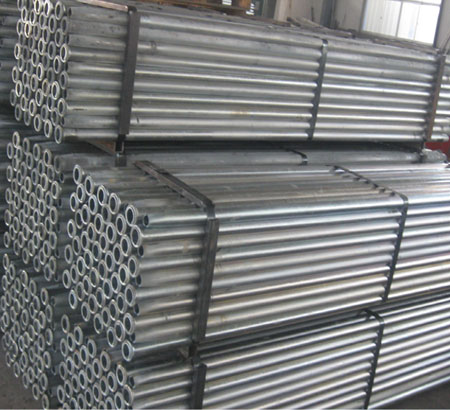

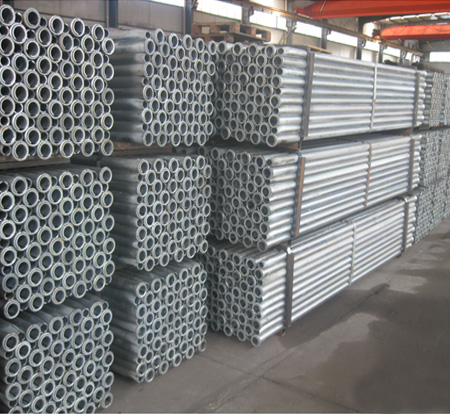

Paket: 100 st— 300 st varje bunt enligt specifikation

Friktionsbult -42-1800mmFriktionsbult -42-1800mm

Ansökningar

Gruvor

Tunnlar

Backar

Platser där det behövs markstöd


Hur man arbetar

Min natur måste utvärderas.

Välj lämplig borrkrona och borra ett gap i enlighet med bultdiameter, bultlängd och borrningsprocedur, och storleken är minst 150 mm längre än storleken på friktionsbulten.

Placera en platta på friktionsbulten (kupolen i motsatt riktning mot ringen, avsmalnande ände framtill).

Friktionsbultar måste monteras vinkelrätt mot bergytan.

Sätt förardockan i bulten och kraftfriktionsbulten i springan tills plattan är ordentligt i motsatt riktning mot bergytan.

Slå inte på friktionsbulten när plattan är ordentligt fixerad på bergytan, för att undvika skador från friktionsbultens ände.

Dragundersökningar ska utföras för att avgöra den preliminära förankringen av friktionsbultarna efter installationen.
