47 mm friktionsbult
- - 47 mm friktionsbulten, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan
- -Termisk diffusionsförzinkning finns tillgänglig för 47 mm friktionsbulten.
- - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
- - 47 mm friktionsbulten genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.
47mm friktionsbult Funktioner
47 mm friktionsbult (Split set) är ett friktionsbaserat markstödsystem. När en friktionsbult förs in i borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radikala krafter på bergtakets yta längs hela längden och håller fast berget.
47 mm friktionsbult Egenskaper och fördelar
47 mm friktionsbult Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
47 mm friktionsbult Mekaniska egenskaper
| Teknisk data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhåls diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 135 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ. Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 |
|
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
47mm Friktionsbult Tillbehör
Lagerplatta, Driver, Dragkrage.
47mm Friktionsbult Längd & Paket
Längd: 450-3000 mm enligt specifikation

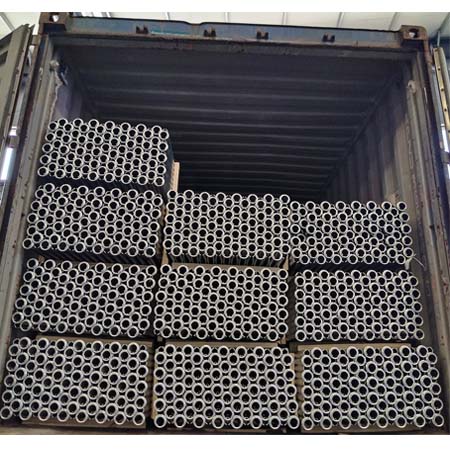

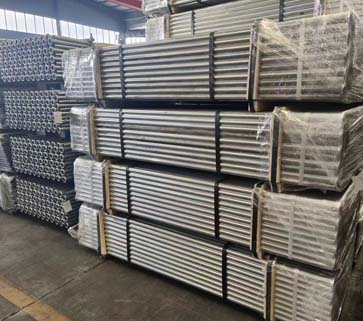

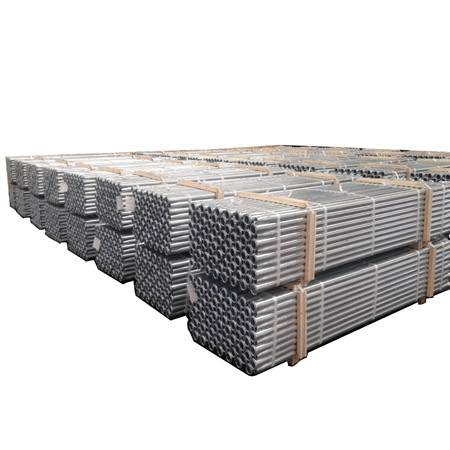

Paket: 100 st— 300 st varje bunt enligt specifikation
47 mm friktionsbult Tillämpningar
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Markens beskaffenhet måste utvärderas.
Välj rätt borrkrona och borra ett hål enligt bultdiameter, bultlängd och borrningsprocedur, och längden är minst 150 mm längre än längden på friktionsbulten.
Placera en platta på friktionsbulten (kupol mot ringen, avsmalnande ände framtill).
47 mm friktionsbultar måste installeras vinkelrätt mot bergytan.
Sätt förardockan i bulten och kör in 47 mm friktionsbult i hålet tills plattan ligger stadigt mot bergytan.
Slå inte på friktionsbulten när plattan är tätt fäst på bergytan, för att undvika skador påfriktionsbultsände.
Dragtest ska utföras för att fastställa initial förankring av 47 mm friktionsbultarna efter installation.
