42 mm friktionsbult
- -42 mm friktionsbulten genomgår mycket strikta dragtester för att säkerställa produktkvaliteten.
- -Ge kunderna ett dragtest för 42 mm friktionsbult efter installationen.
- -42 mm friktionsbulten har klarat tester i många gruvor och har levererats stadigt i flera år.
- -Termisk diffusionsförzinkning är tillgänglig för 42 mm friktionsbult.
Funktioner för 42 mm friktionsbult

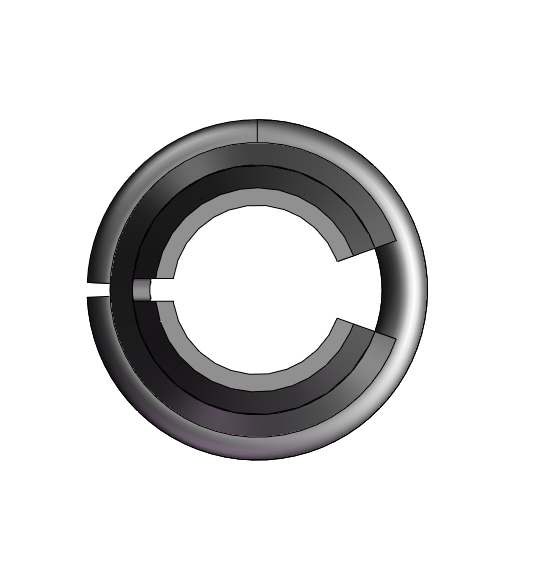

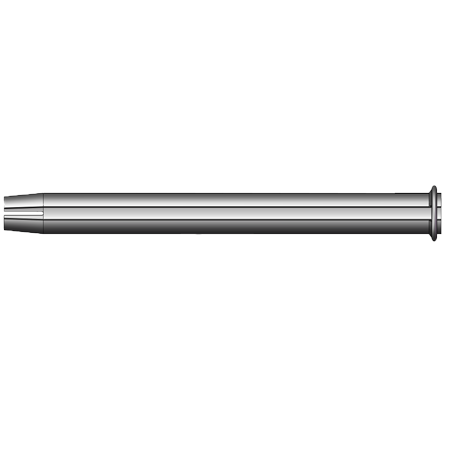

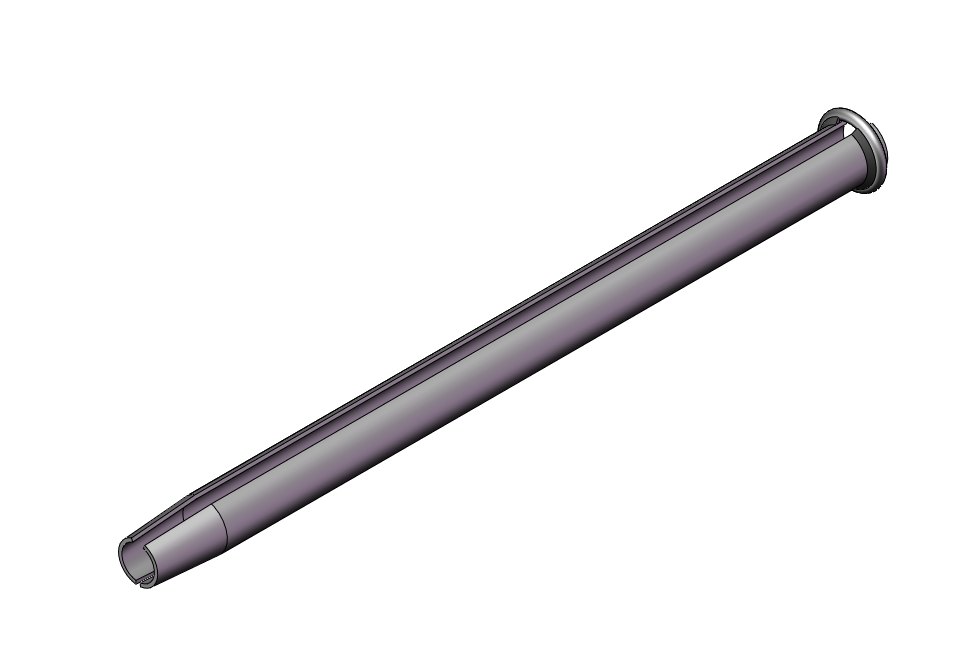

Den 42 mm friktionsbulten är tillverkad av en remsa av höghållfast stål och är rullformad till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
42 mm friktionsbult är ett friktionssystem för markstöd. När en 42 mm friktionsbult förs in i ett borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Egenskaper & fördelar
Finns i svart, kallförzinkning eller varmförzinkning
Tillverkad av höghållfast stålband
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Omedelbart friktionsstöd i axiellt och radiellt
42 mm friktionsbultMekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 |
35-38 | 38-40 | 43-45,5 |
|
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Minsta draghållfasthet (kN) | 100 |
120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 135 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 |
|
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
42 mm friktion bolt-tillbehör
Lagerplatta, Dragkrage, Medbringare.

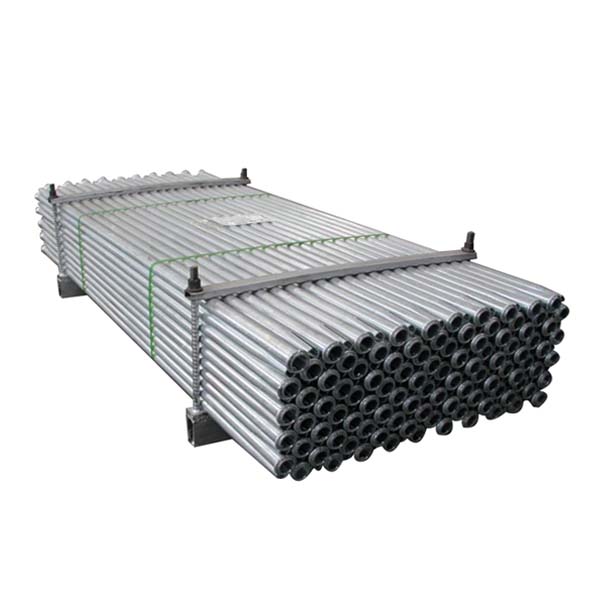

42 mm friktionsbult, längd och förpackning

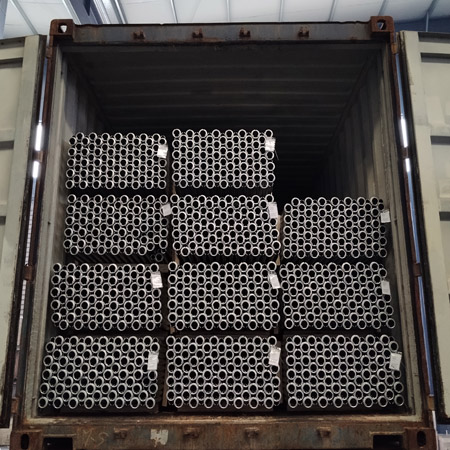

Paket: 100 st — 300 st per bunt enligt specifikation
Längd: 450-3000 mm enligt specifikation
42 mm friktionsbult Användningar
Gruvor
Backar
Tunnlar
Platser där markstöd behövs
Hur man arbetar
Markens beskaffenhet måste utvärderas.
Välj rätt borr och borra ett hål i enlighet med bultdiameter, bultlängd och borrprocedur, och längden ska vara minst 150 mm längre än friktionsbultens längd.
Placera en platta på friktionsbulten (kupolen mot ringen, den avsmalnande änden framtill).
Friktionsbultar måste monteras vinkelrätt mot bergytan.
Placera medbringarvagnen i bulten och driv in friktionsbulten i hålet tills plattan ligger stadigt mot bergytan.
Banka inte på 42 mm friktionsbulten när plattan sitter ordentligt fast mot bergytan, för att undvika skador på friktionsbultens ände.
Dragprov ska utföras för att fastställa friktionsbultarnas initiala förankring efter installation.
