Friktionsbult-39-900mm

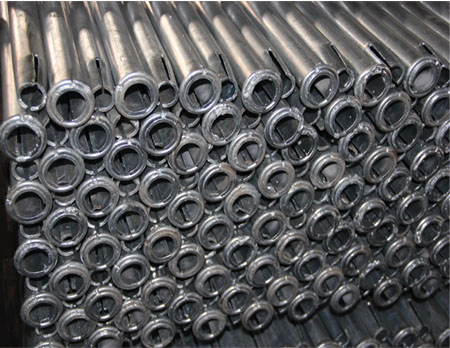

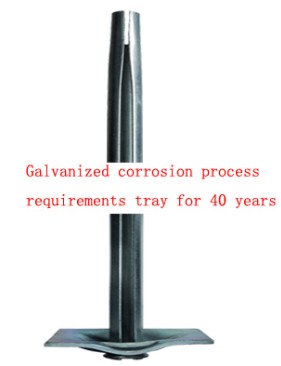

- -Friction Bolt-39-900mm, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan
- -Friction Bolt-39-900mm genomgår mycket stränga dragprovning för att säkerställa produktkvalitet.
- -Ge kunderna ett dragprov för friktionsbult efter installation.
- - Friktionsbulten har klarat tester i många gruvor och har levererats stadigt i flera år
Friktionsbult-39-900mm Funktioner
Friction Bolt-39-900mm är ett friktionsbaserat markstödssystem. När friktionsbulten sätts in i borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller stadigt stenen.
Friktionsbult-39-900mm Egenskaper och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsbult-39-900mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
Friktionsbult-39-900mm Tillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsbult-39-900mm Längd & Paket
Längd: 450-3000 mm enligt specifikation

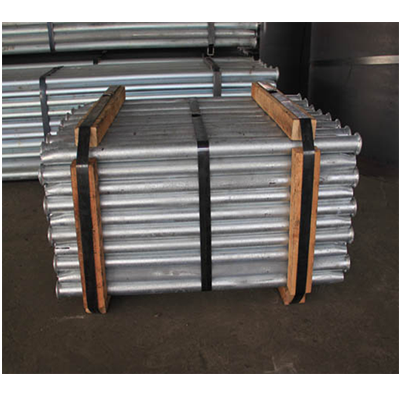

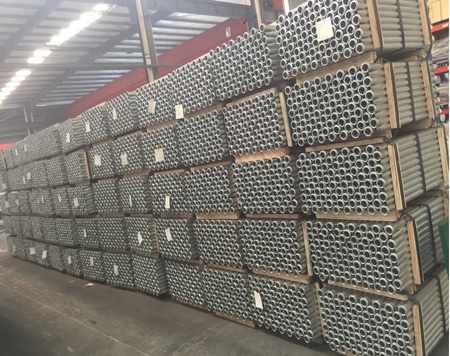

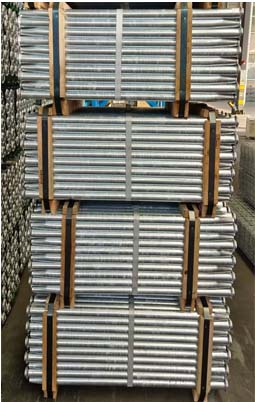

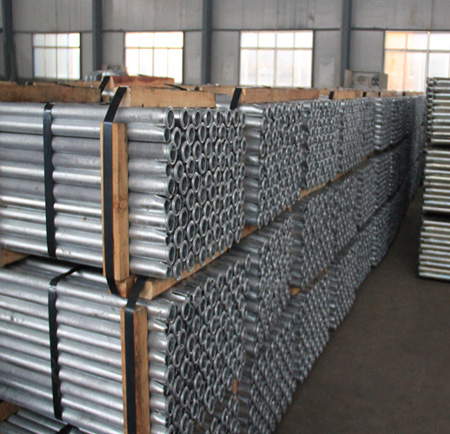

Paket: 100 st— 300 st varje bunt enligt specifikation
Friktionsbult-39-900mm Applikationer
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Markens beskaffenhet måste utvärderas.
Välj rätt borrkrona och borra ett hål enligt bultdiameter, bultlängd och borrningsprocedur, och längden är minst 150 mm längre
än längden på friktionsbulten.
Placera en platta på friktionsbulten (kupol mot ringen, avsmalnande ände framtill).
Montera friktionsbultar vinkelrätt mot bergytan för optimal effektivitet.
Sätt in förardockan i bulten och kör in den i hålet tills plattan trycker fast mot berget.
Undvik att hamra på friktionsbulten när plattan är ordentligt fastsatt på berget för att förhindra skada på bultens ände.
Genomför dragtester för att verifiera den initiala förankringshållfastheten för friktionsbultarna efter installation.
