Friktionsbult -33-600mm
- -Friktionsbult -33-600 mm referens till AS/NZS1594 / ASTM A1011-standarden.
- -Termisk diffusionsförzinkning finns tillgänglig för friktionsbulten.
- -Friktionsbulten genomgår mycket stränga dragprovningar för att säkerställa produktkvalitet.
- -Ge kunderna ett dragprov för friktionsbultar efter installation.
Friktionsbult -33-600mm Funktioner

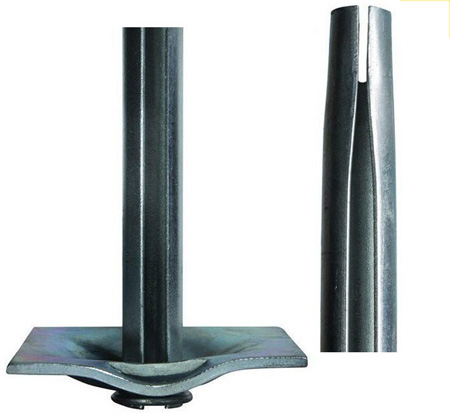

Friction Bolt -33-600mm är ett friktionsbaserat markstödsystem. När en friktionsbult förs in i borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.
Friktionsbult -33-600 mm Egenskaper och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsbult -33-600mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
Friktionsbult -33-600mm Tillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsbult -33-600mm Längd & Paket
Längd: 450-3000 mm enligt specifikation

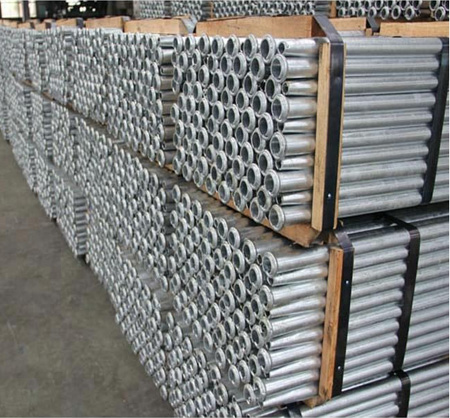

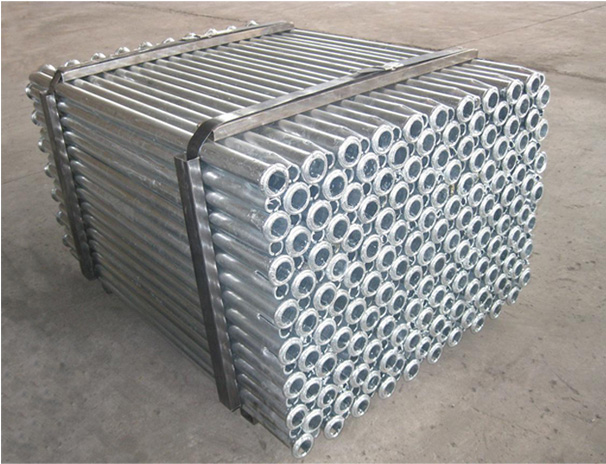

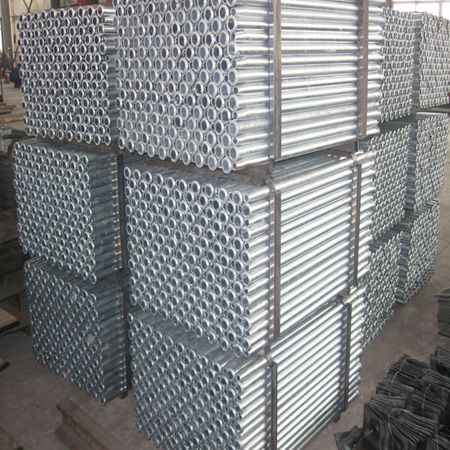

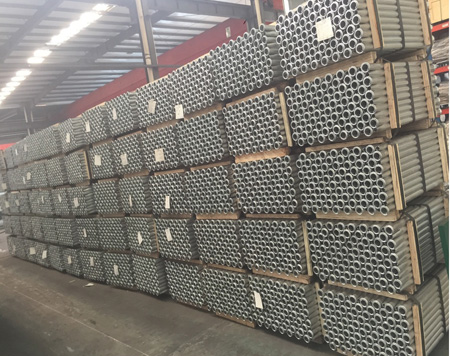

Paket: 100 st— 300 st varje bunt enligt specifikation
Friktionsbult -33-600mm Tillämpningar
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Bedöm markförhållandena noggrant före installation.
Välj lämplig borr och borra ett hål för att passa diametern och längden på friktionsbulten, och se till att hålet är minst 150 mm längre än bulten.

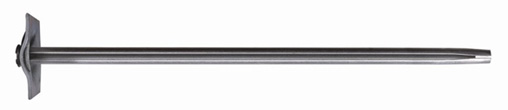

Fäst en platta på friktionsbulten, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultar vinkelrätt mot bergytan för optimal effektivitet.
Sätt in förardockan i bulten och kör in den i hålet tills plattan trycker fast mot berget.
Undvik att hamra på friktionsbulten när plattan är ordentligt fastsatt på berget för att förhindra skada på bultens ände.
Genomför dragtester för att verifiera den initiala förankringshållfastheten för friktionsbultarna efter installation.
