Friktionsbult-33-1200mm
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.

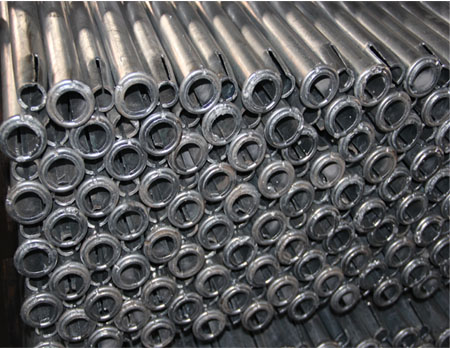

- Friktionsbulten-33-1200mm, tillverkad av en remsa av höghållfast stål, är rullformad till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
- -Friktionsbult-33-1200mm med referens till AS/NZS1594 / ASTM A1011-standarden.
- -Termisk diffusionsförzinkning finns tillgänglig för friktionsbulten.
Friktionsbult-33-1200mm Funktioner
Friktionsbult-33-1200mm är ett friktionssystem för markstöd. När bulten förs in i ett borrhål med mindre diameter stängs spåret delvis och bultens diameter komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsbult-33-1200mm Funktioner och fördelar
Tillverkad av höghållfast stålband
Oberoende stöd utan platta
Lätt att installera
Omedelbart friktionsstöd i axiellt och radiellt
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsbult-33-1200mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 |
|
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 200x200x5 Kombitallrik |
|
Friktionsbult-33-1200mm Tillbehör
Lagerplatta, medbringare, dragkrage.
Friktionsbult-33-1200mm-paket

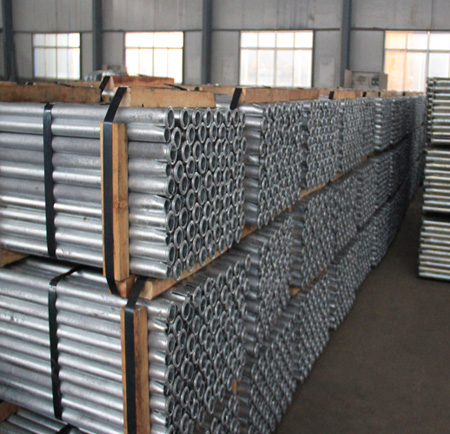

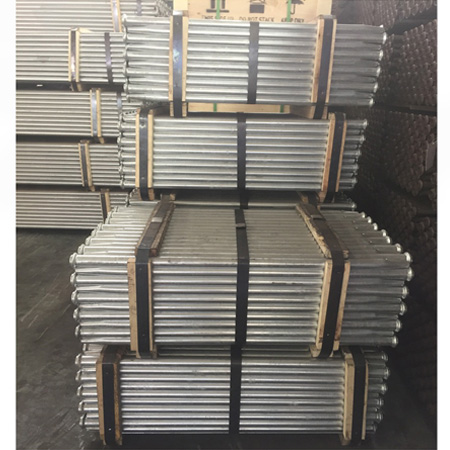

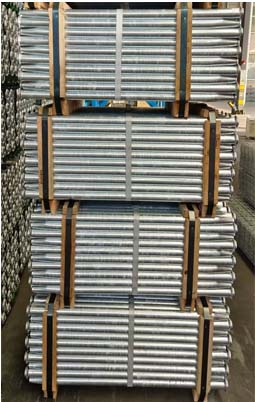

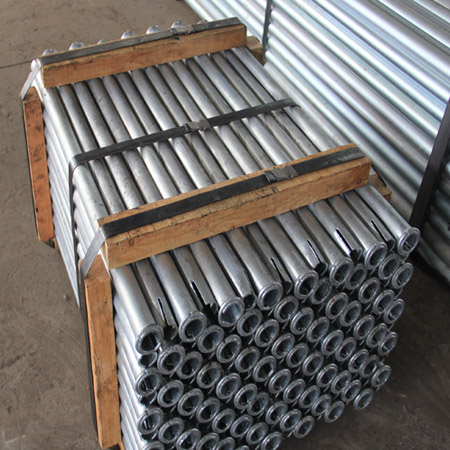

Paket: 100 st— 300 st per bunt enligt specifikation
Friktionsbult-33-1200mm applikationer
Gruvor
Backar
Tunnlar
Platser som behöver markstöd
Hur man arbetar
Innan installationen är det viktigt att bedöma markens egenskaper.
Välj ett lämpligt borr och skapa ett hål anpassat till bultens diameter, längd och den angivna borrmetoden. Det borrade hålet ska överstiga friktionsbultens längd med minst 150 mm.
Montera en platta på friktionsbulten och placera kupolen mot ringen med den avsmalnande änden framåt.
För optimal effektivitet, se till att friktionsbultarna installeras vinkelrätt mot bergytan.
Sätt i en medföljande vagn i bulten och driv in friktionsbulten i hålet tills plattan har ordentlig kontakt med bergytan.
När plattan är ordentligt fäst vid berget, undvik att hamra friktionsbulten ytterligare för att förhindra potentiella skador på dess ände.
Efter installationen, utför dragtester för att verifiera friktionsbultarnas initiala förankringshållfasthet.
