Friktionsbult-33-900mm
- - Friktionsbulten har klarat tester i många gruvor och har levererats stadigt i flera år
- - Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för bergskikt.
- -Friktionsbulten genomgår mycket stränga dragprovningar för att säkerställa produktkvalitet.

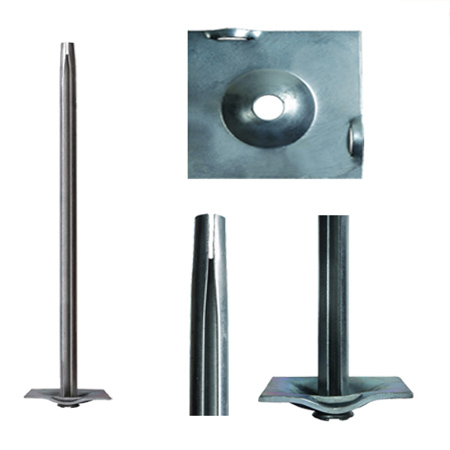

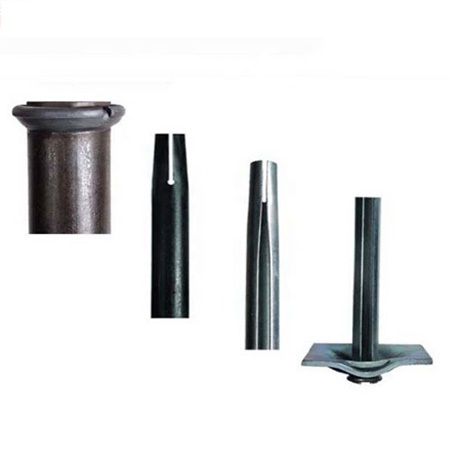

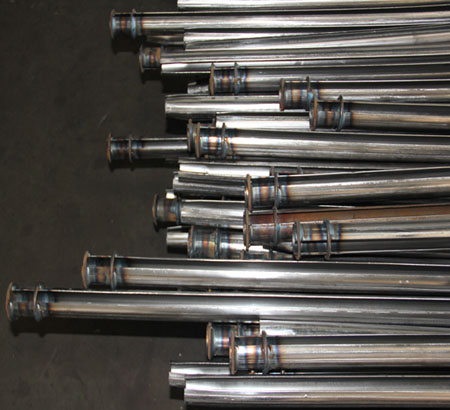

- -Friktionsbult-33-900 mm (delade set)är rullformad till en C-formad bult med en slits av ett höghållfast stålband, vars ena ände är avsmalnande för att enkelt kunna föra in bulten i borrhål. Den andra änden är svetsad en ring för att hålla lagerplattan.
Friktionsbult-33-900mm Funktioner
Friktionsbult är ett friktionsbaserat markstödssystem. När friktionsbult förs in i borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.
Friktionsbult-33-900mm Egenskaper och fördelar
Tillverkad av höghållfast stålband
Lätt att installera
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsbult-33-900mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x4 | |
Friktionsbult-33-900mm Tillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsbult-33-900mm Längd & Paket
Längd: 450-3000 mm enligt specifikation

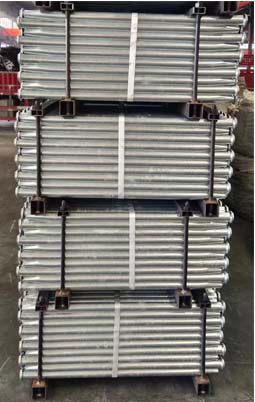

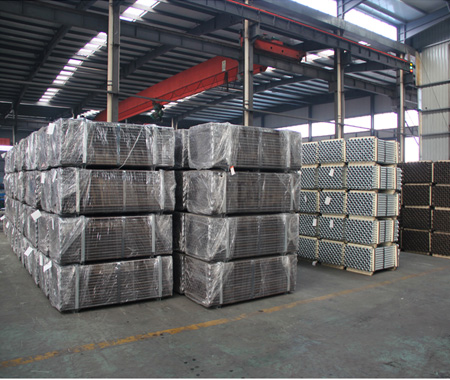

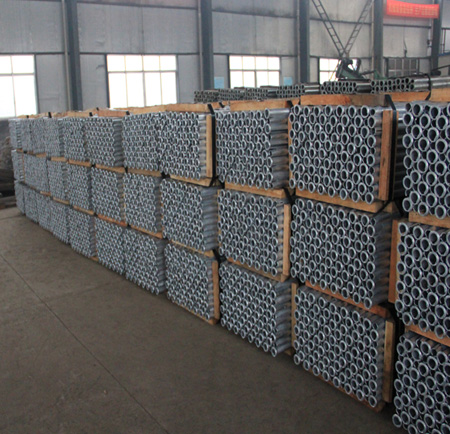

Paket: 100 st— 300 st varje bunt enligt specifikation
Friktionsbult-33-900mm Tillämpningar
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Hur man arbetar
Bedöm markförhållandena noggrant före installation.
Välj lämplig borr och skapa ett hål som rymmer diametern och längden på friktionsbulten, och se till att hålet är minst 150 mm längre än bulten.
Fäst en platta på friktionsbulten, placera kupolen mot ringen och den avsmalnande änden framåt.
Montera friktionsbultarna vinkelrätt mot bergytan för optimal förankring.
Använd en förardocka för att föra in friktionsbulten i hålet, fortsätt tills plattan säkert kommer i kontakt med berget.
Undvik att hamra på friktionsbulten när plattan är ordentligt fastsatt för att förhindra skada på bultens ände.
Efter installation, utför dragtester för att verifiera den initiala förankringshållfastheten hos friktionsbultarna.
