Fjäderbult utan bindning 20mm
- -Huvuddelen av den debondade fjäderbulten är en helgängad stångbult, med den övre änden lindad till en fjäderform med ståltråd.
- -Den fjäderformade ståltråden kan blanda hartset noggrant.
- -En plastmantel kan monteras över mittsektionen för att ge fjäderbulten dynamiska funktioner.
- -Fjäderbult utan bindning som används med frontplatta, kupolformad kula, friktionsbricka och mutter.
- -Installationen är snabb och bekväm och ger stabilt stöd för berglagren.
Funktioner för obunden fjäderbult 20 mm
En helgängad stångbult kan vara ett effektivt bergförstärkningssystem för markstöd. Den fria fjäderbulten som designats av TONRY för metallhaltig gruvdrift har levererats i gruvor i många år och har blivit erkänd av kunder. Tillsammans med en momentmutter, som medföljer som standard, representerar den toppmodern teknik för enstegsinstallation av takbultar för gruvdrift, tunneldrift och lagerförstärkning.
Funktioner och fördelar med obunden fjäderbult 20 mm
Erbjuds med antingen vänster- eller högergänga.
Förbättrade gängribbor säkerställer bättre hartsblandning och förstärkt förankring.
Kompatibel med både hartspatroner och cementfogmassa.
Bibehåller jämn styrka längs hela sin längd.
Den kontinuerliga gängan gör det möjligt att fästa mutter var som helst längs längden, vilket förbättrar materialutnyttjandet och sänker kostnaderna.
Finns i antingen svart eller varmförzinkad yta.
Mekaniska egenskaper för obunden fjäderbult 20 mm
| Diameter | Avkastningsstyrka |
Draghållfasthet | FÖRLÄNGNING A% |
Massmätare | Kärna Dia |
Major Dia | |||||||
| Min | Typ. | Min | Typ. | Min | Typ. | ||||||||
| 20 mm | 515 MPa |
162 kN |
560 MPa |
176 kN |
630 MPa |
198 kN |
710 MPa |
220 kN |
18 % |
24 % |
2,46 kg | 19,5 mm | 22,5 mm |
| 22 mm | 525 MPa |
199 kN |
590 MPa |
224 kN |
652 MPa |
247 kN |
761 MPa |
289 kN |
18 % | 24 % | 2,98 kg | 21,2 mm |
23,8 mm |
| 25 mm |
550 MPa |
269 kN |
610 MPa |
298 kN |
684 MPa |
335 kN |
798 MPa |
391 kN |
18 % | 24 % | 3,85 kg | 24,8 mm | 28,5 mm |
Fjäderbult utan bindning 20 mm lagerplatta
Rund platta, kupolformad platta, kombiplatta
Tillbehör för obundna fjäderbultar 20 mm
Kupolmutter, sexkantsmutter, friktionsbricka, kupolformad kula

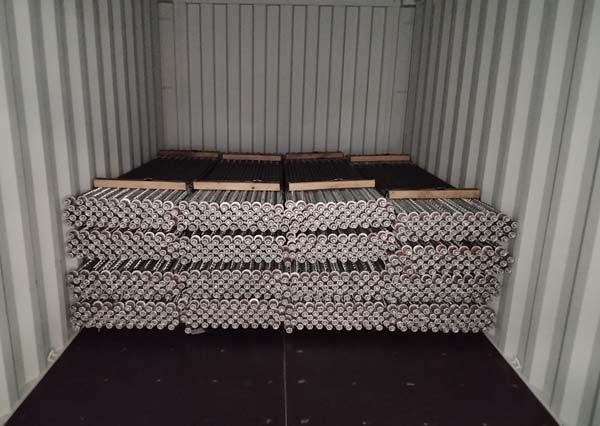

Fjäderbult utan bindning, 20 mm längd och förpackning

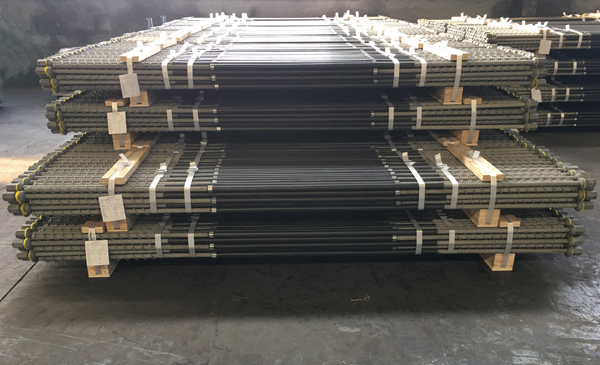

Bultarna är förpackade i buntar.
Bultbeslag, såsom muttrar, friktionsbrickor och kupolformade kulor, monteras på bergbultar i önskad konfiguration.
Användningsområden för obunden fjäderbult 20 mm
Gruvor
Tunnlar
Backar
Platser som behöver markstöd
