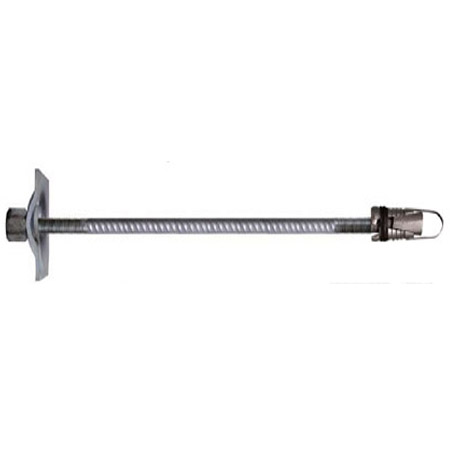

Expansionsbult med smidd integrerad huvud

Tekniska förhållanden för expansionsskalbulten

Tekniska förhållanden för expansionsskalbulten är tillverkad av varmvalsad ribbad stång eller höghållfast stång. Två ändar är gängade och den övre änden är fixerad med ett expansionsskal för punktförankring.

Nyckelfunktioner:

1. Tillverkad av höghållfast helgängad stång med ett varmsmitt integrerat huvud i ena änden och den andra änden med expansionsskal.

2. Finns med vänster- eller högergänga.

3. Ge samma draghållfasthet över hela längden.

4. Expansionsbult med integrerat huvud, de är lämpliga för användning i områden där taket är lågt eller när långa bultändar är önskvärda.

5. Nominell diameter 16 mm/18 mm/20 mm kan levereras.

6. Korrosionsskydd kan tillhandahållas genom varmförzinkning eller termisk diffusion.

Tekniska förhållanden för expansionsskalet Bolt 16mm

Nominell diameter 16 mm

Draghållfasthet Minst 100 kN

Fyrkantigt smidd huvud

Smidd topp måste återanvändas med 340 Nm bultning

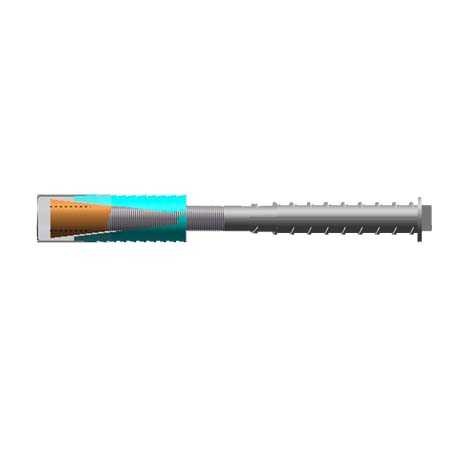

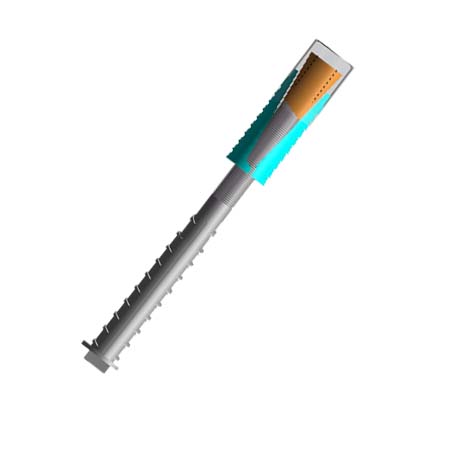

Expansionsskaldesign

Längd: 100-130 mm

Längd på det ribbade bladet: 75 mm MIN

Expansionsskaldiameterr 38 mm för att passa borrhål med 40-44 mm diameter

Expansionsskalet måste möjliggöra skruvning längs hela bultens längd

Mekanisk hållfasthet hos expansionsskalet: 90 kN MIN

Åtdragningsmoment för takstöd: 250-350 Nm

Tillbehör

Lagerplatta, expansionsskal

Hur man arbetar

Efter att bulten har satts in i borrhålet, rotera stiftmuttern så driver svärdet in i pluggen. Pluggen expanderar de tre stålbladen, vilket leder till en expansionsfriktionsstyrka för att hålla svärdet vid punktförankring.

Längd & Paket

Längd: 450-3000 mm enligt specifikation

Paket: 100-300 st per bunt enligt specifikation

Övriga:Andra dimensioner och utföranden kan anpassas för att passa specifika tillämpningar.
