Galvaniserad delad bult
- -Råmaterialet är tillverkat av höghållfast legerat stålband.
- -Galvaniserad delad skruv genomgår mycket stränga dragtester för att säkerställa produktkvaliteten.
- -Friktionsstyrkan mellan bulten och berget är stor.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Termisk diffusionsförzinkning är tillgänglig för den förzinkade delad skruven.
Galvaniserad Split Set Bolt Funktioner
Galvaniserad Split Set Bolt är ett friktionsbaserat markstödssystem, tillverkat av en remsa av höghållfast stål, rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan. När galvaniserad splitsetbult sätts in i ett borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras på klippan i längden, vilket gör att klippan hålls fast i berget och fasthåller taket.
Galvaniserad Split Set Bolt Egenskaper och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Galvaniserad Split Set Bolt Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Tillbehör för galvaniserade delade bultar
Dra krageLagerplatta, Driver.
Galvaniserad delad bultlängd och förpackning
Längd: 450-3000 mm enligt specifikation

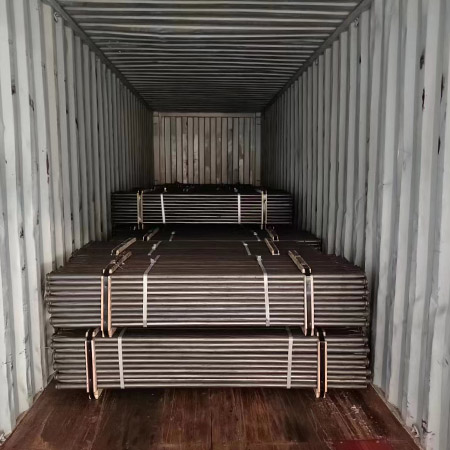

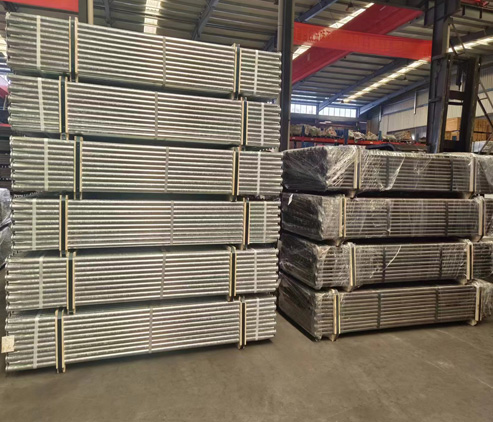

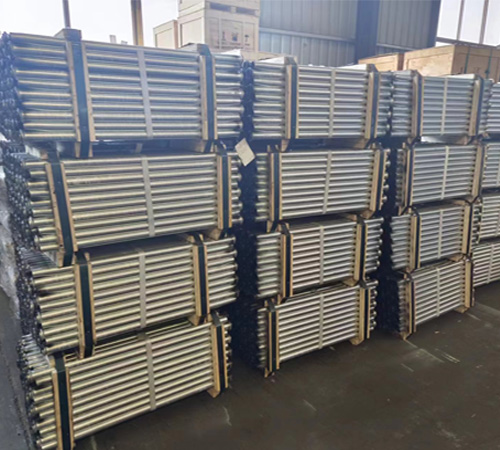

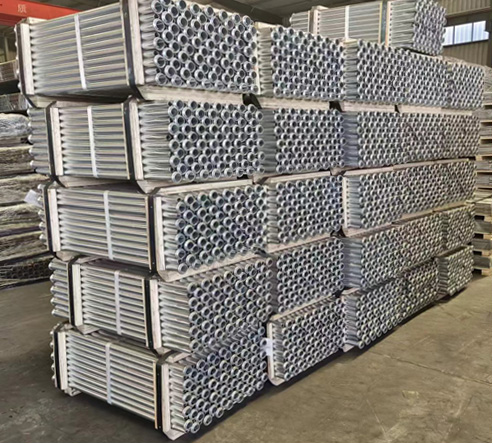

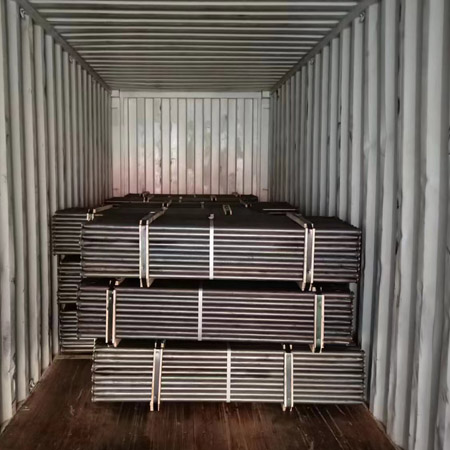

Paket: 100 st — 300 st per bunt enligt specifikation
Galvaniserade splitsetbultapplikationer
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Först, gör en bedömning av markförhållandena.
Sätt in medbringarvagnen i bulten och driv in friktionsankarets markstöd i hålet tills plattan sitter ordentligt mot bergytan.
Välj lämplig borr och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Fäst en platta på friktionsbulten, så att kupolen är vänd mot ringen och den avsmalnande änden framåt.
Se till att hålets längd överstiger friktionsförankringens markstöd med minst 150 mm.
Montera den galvaniserade delade skruven så att de är vinkelräta mot bergets yta.
Undvik att slå i friktionsförankringens markstöd när plattan är ordentligt fäst vid bergytan för att förhindra skador på änden av den galvaniserade delskruven.
Efter installationen, utför dragprov för att verifiera den initiala förankringens effektivitetGalvaniserad delad bult.
