Friktionsbult för stöd för gruvspår
- -Friktionsbult för gruvspårsstöd, tillverkad av en remsa av höghållfast stål, är rullformad till en C-form med ett längsgående spår för ingrepp. Den ena änden är avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friktionsbult för gruvstöd genomgår mycket stränga dragtester för att säkerställa produktkvaliteten.
Friktionsbult för stödfunktioner för gruvspår
Friktionsbult för stöd för gruvspårmed endast två delar, ett rör och en matchande kupolformad lagerplatta. Höghållfasthetsstålröret är slitsat längs sin längd. Ena änden är avsmalnande för enkel införing i ett borrhål och den andra har en svetsad ringfläns för att hålla lagerplattan. Med lagerplattan på plats drivs röret in i ett något mindre hål med samma standardslagborr som gjorde hålet. När bergbultens rör glider på plats smalnar spårets fulla längd av, vilket orsakar radiellt tryck mot berget över dess fulla kontaktlängd.
Friktionsbult för gruvspårsstöd Funktioner och fördelar
1. Materialet är tillverkat av höghållfast legerat bandstål;
2. installationen är den enklaste;
3. Behöver inte hartspatroner;
4. Friktionskraften mellan friktionsbulten och bergmassan är stor;
5. Bär hög skjuvmotstånd och draghållfasthet;
6. Utrustad med höghållfast platta, jämn kraft;
7. Tunnelns höjd är högre än bultens längd
Friktionsbult för gruvspårsstöd Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45.Kh | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsbult för gruvstödstillbehör
Lagerplatta, medbringare, dragkrage.
Friktionsbult för gruvspårsstöd, längd och paket
Längd: 450-3000 mm enligt specifikation

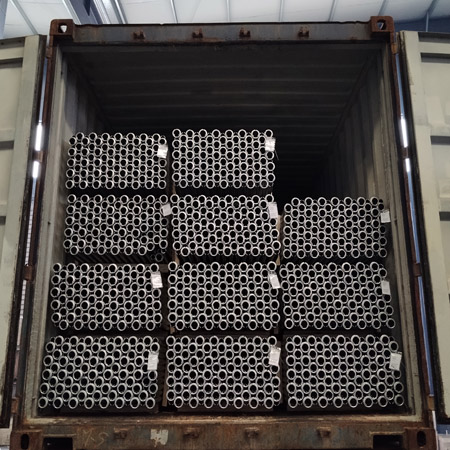

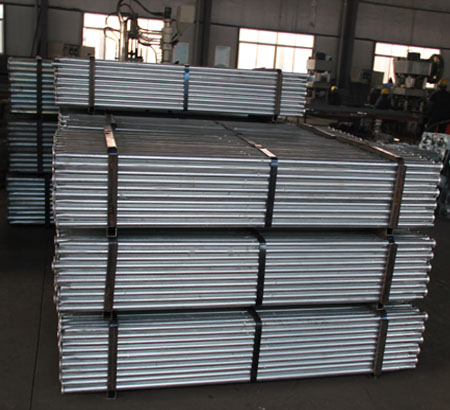

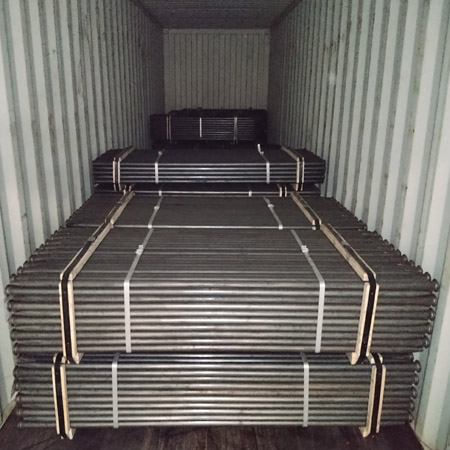

Paket: 100 st — 300 st per bunt enligt specifikation
Friktionsbult för stödapplikationer för gruvspår
Gruvor
Tunnlar
Backar
Platser som behöver markstöd
Hur man arbetar
Först, gör en bedömning av markförhållandena.
Välj lämplig borr och borra ett hål med bultens diameter och längd, samt använd den angivna borrmetoden.
Se till att hålets längd överstiger friktionsbultens längd med minst 150 mm.
Fäst en tallrik påFriktionsbult för stöd för gruvspår, placera kupolen mot ringen och den avsmalnande änden framåt.
InstalleraFriktionsbult för stöd för gruvspårså de är vinkelräta mot bergets yta.
Sätt in förardockan i bulten och körFriktionsbult för stöd för gruvspårner i hålet tills plattan ligger ordentligt an mot bergytan.
Undvik att slå påFriktionsbult för stöd för gruvspårnär plattan är ordentligt fäst vid bergytan för att förhindra skador på bultens ände.
Efter installationen, utför dragprov för att verifiera den initiala förankringens effektivitetFriktionsbult för stöd för gruvspår.
