Friktionsbult markkontroll
- -Friktionsbultmarkkontrollen har klarat tester i många gruvor och har levererats stadigt i flera år
- -Termisk diffusionsförzinkning är tillgänglig för friktionsbulten.
- -Vanligtvis kombinerat med kupolformade plattor, ger förankringskraft för berglager.
- -Friction Bolt Ground Control genomgår mycket strikta dragtester för att säkerställa produktkvaliteten.
Friktionsbult markkontrollfunktioner
Friktionsbultmarkkontroll är ett friktionsbaserat markstödssystem, tillverkat av en remsa av höghållfast stål, rullformat till en C-form med ett längsgående spår för ingrepp. Utformad med ena änden avsmalnad för att förenkla införandet i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan. När friktionsbultmarkkontroll förs in i ett borrhål med mindre diameter, stängs spåret delvis och bultdiametern komprimeras, vilket skapar radikala krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsbult markkontrollfunktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan plattor
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsbult Markkontroll Mekanisk Pegenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 |
135 |
| Minsta draghållfasthet (kN) | 100 | 120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsbult Markkontroll Tillbehörrior
Lagerplatta, medbringare, dragkrage.
Friktionsbult markkontrolllängd och Package
Längd: 450-3000 mm enligt specifikation

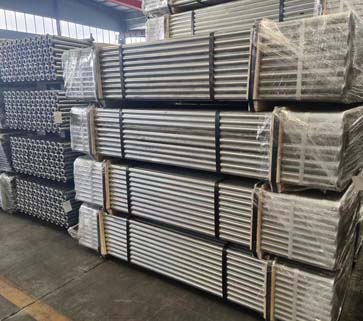

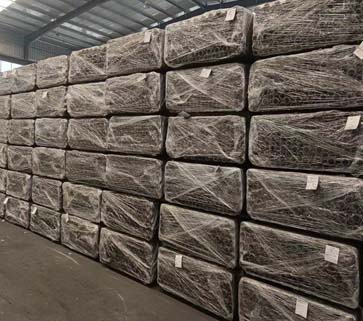

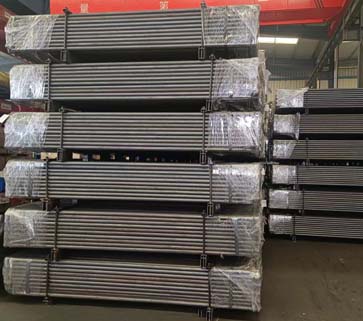

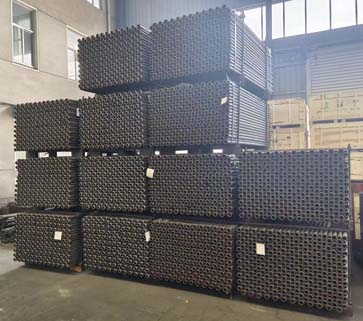

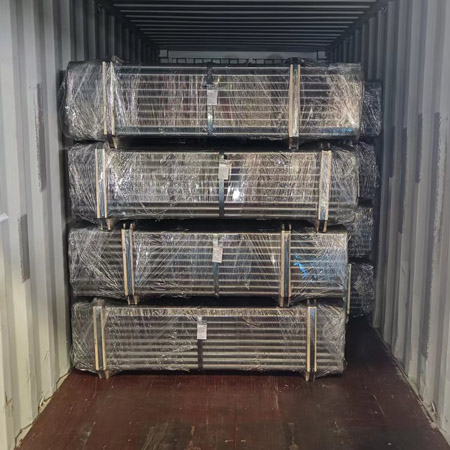

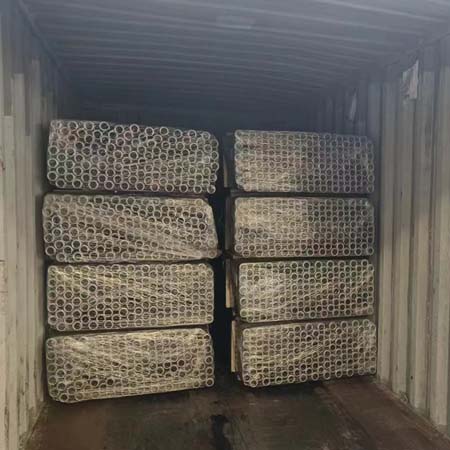

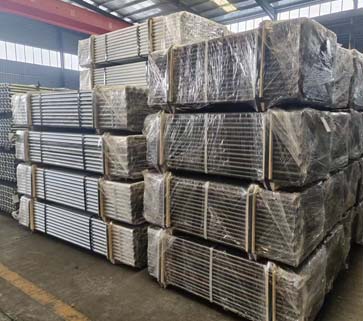

Paket: 100 st — 300 st per bunt enligt specifikation
Friktionsbult markkontrollAnsökningar
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Utvärdera markförhållandena för att avgöra om det är lämpligt för borrning.
Välj ett borr som matchar bultens mått och följ den föreskrivna borrtekniken för att skapa ett hål som är något längre än bulten.
Fäst en platta på friktionsbulten och se till att kupolen är vänd mot ringen och den avsmalnande änden är riktad framåt.
Montera friktionsbultarna i rät vinkel mot bergväggen.
Använd en vagn med drivaxel för att sätta i och driva in friktionsbulten i hålet tills plattan har ordentlig kontakt med bergytan.
När plattan är ordentligt monterad, undvik att slå på friktionsbulten för att undvika att skada dess ände.
Utför dragtester efter installationen för att säkerställa att friktionsbultarna är effektivt förankrade.
