Friktionsbult -39-1800mm
- - Tillverkad av höghållfast legerat stålband.
- -Installationen är enkel. Inget förankringsmedel krävs.
- -Friktionsbult -39-1800mm med referens till AS/NZS1594 / ASTM A1011-standarden.
- -Friktionsbult -39-1800mm genomgår mycket strikta dragtester för att säkerställa produktkvaliteten.
- -Vanligtvis kombinerat med kupolformade plattor eller kombiplattor, ger förankringskraft för berglager.
Friktionsbult -39-1800mm Funktioner

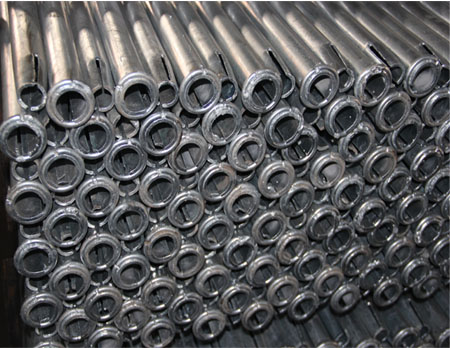

Friktionsbulten -39-1800 mm, tillverkad av en remsa av höghållfast stål, är rullformad till en C-form med ett längsgående spår för ingrepp. Den är konstruerad med ena änden avsmalnande för att förenkla införandet i ett borrhål, medan den motsatta änden är ordentligt svetsad till en ring som förankrar lagerplattan.
Friktionsbult -39-1800 mm är ett friktionsbaserat markstödssystem. När friktionsbulten förs in i ett borrhål med mindre diameter, stängs spåret delvis och bultens diameter komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller berget stadigt.
Friktionsbult -39-1800mm Funktioner och fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiellt och radiellt
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallförzinkning eller varmförzinkning
Friktionsbult -39-1800 mm Mekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålets diameter (mm) | 30-32 |
35-38 | 38-40 |
43-45,5 | |
| Minsta sträckgräns (kN) | 80 | 90 | 100 | 120 | 135 |
| Minsta draghållfasthet (kN) | 100 |
120 | 132 | 165 | 180 |
| Typisk draghållfasthet (kN) | 120 | 130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typisk förankring (ton/m²) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Kombitallrik |
|
Friktionsbult -39-1800mm Tillbehör
Lagerplatta, medbringare, dragkrage.
Friktionsbult -39-1800 mm Paket

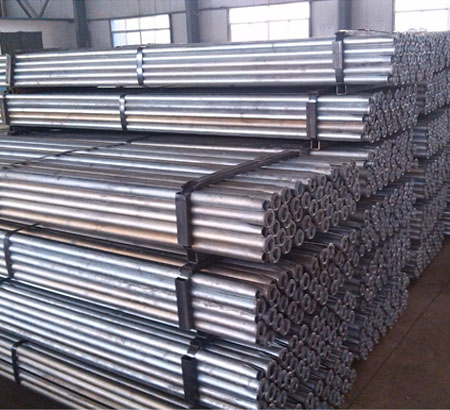

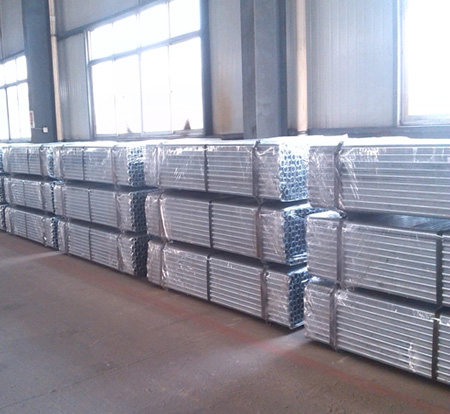

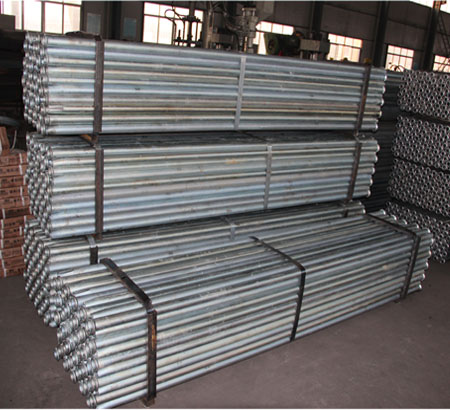

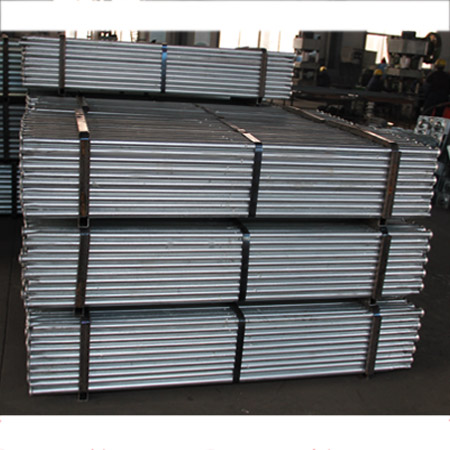

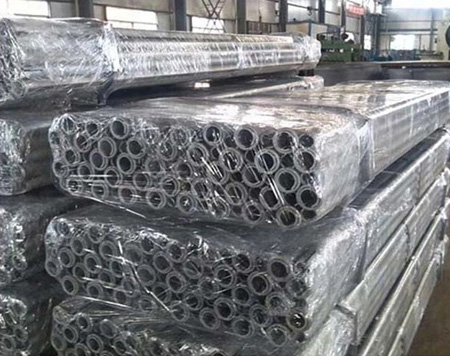

Paket: 100 st— 300 st per bunt enligt specifikation
Friktionsbult -39-1800mm Användningsområden
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Hur man arbetar
Innan man börjar är det viktigt att bedöma markförhållandena.
Välj lämplig borrkrona baserat på friktionsbultens diameter och längd och borra ett hål som överensstämmer med borrproceduren. Se till att hålet är minst 150 mm längre än friktionsbulten.
Fäst en platta på friktionsbulten, se till att kupolen är vänd mot ringen och den avsmalnande änden är framåt.
Montera friktionsbultarna så att de är vinkelräta mot bergytan.
Sätt in medbringarvagnen i bulten och driv in friktionsbulten i hålet tills plattan sitter ordentligt mot bergytan.
När plattan är ordentligt fäst vid bergytan, undvik att hamra på friktionsbulten för att förhindra skador på bultens ände.
Efter installationen, utför dragtester för att utvärdera friktionsbultarnas initiala förankringshållfasthet.
Tonry har specialiserat sig på att utveckla nya stödprodukter med tillverkaren, enligt olika krav från en mängd olika anpassade produkter från olika gruvföretag.
