Friktionsbult-39-2400mm

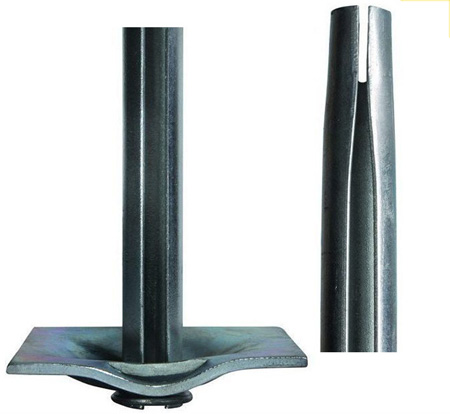

- - Friktionsbulten-39-2400 mm, gjord av en remsa av höghållfast stål, är rullformad till en C-form med en längsgående slits för ingrepp. Designad med ena änden avsmalnande för att förenkla införing i ett borrhål, den motsatta änden är säkert svetsad till en ring som förankrar lagerplattan.
- - Friction Bolt-39-2400mm genomgår mycket stränga dragprovningar för att säkerställa produktkvalitet.
- -Friction Bolt-39-2400mm referens till AS/NZS1594 / ASTM A1011 standarden.
- -Termisk diffusionsförzinkning finns tillgänglig för friktionsbulten.
Friktionsbult-39-2400mmFunktioner
Friktionsbult-39-2400mmär ett friktionsbaserat markstödsystem. När en friktionsbult förs in i ett borrhål med mindre diameter stängs spåret delvis och bultdiametern komprimeras, vilket skapar radiella krafter på bergtakets yta längs hela längden och håller fast berget.
Friktionsbult-39-2400mmEgenskaper & fördelar
Tillverkad av höghållfast stålband
Omedelbart friktionsstöd i axiell och radiell
Oberoende stöd utan platta
Lätt att installera
Enkel design, kostnadsbesparande
Finns i svart, kallgalvaniserad eller varmförzinkad
Friktionsbult-39-2400mmMekaniska egenskaper
| Tekniska data | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Borrhålsdiameter (mm) | 30-32 |
35-38 | 38-40 | 43-45,5 | |
| Min. Sträckgräns (kN) | 80 | -90 | 100 | 120 | 135 |
| Min. Draghållfasthet (kN) | 100 |
120 | 132 | 165 | 180 |
| Typ. Draghållfasthet (kN) | 120 |
130 | 150 | 180 | 200 |
| Förlängning (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Förankring (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Lagerplatta (mm) | 150x150x4 | 150x150x4 | 150x150x4,5 | 150x150x5 | |
Friktionsbult-39-2400mmTillbehör
Lagerplatta, Driver, Dragkrage.
Friktionsbult-39-2400mmLängd & Paket
Längd: 450-3000 mm enligt specifikation

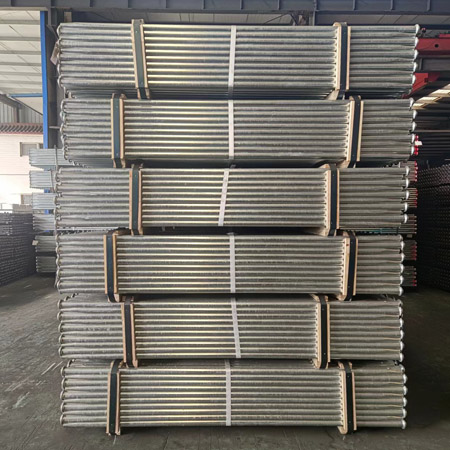

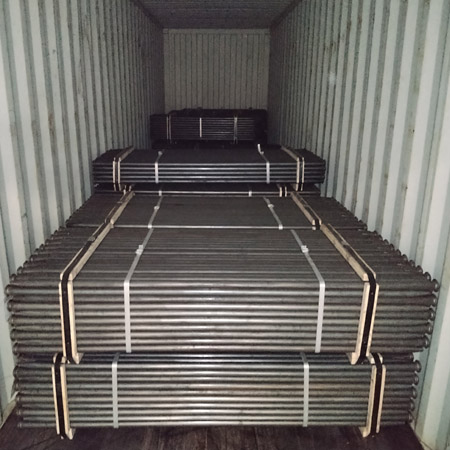

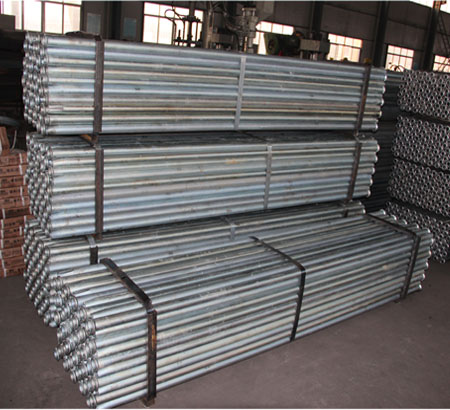

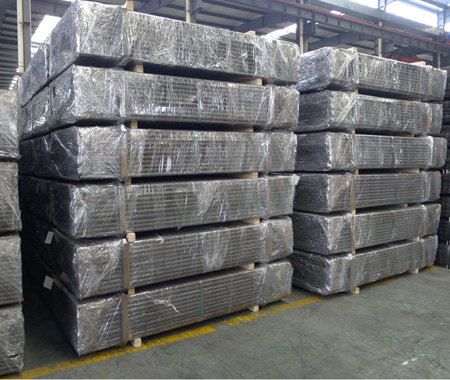

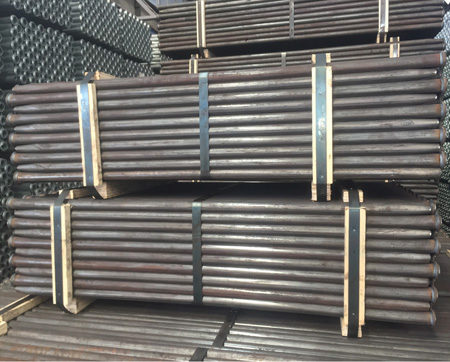

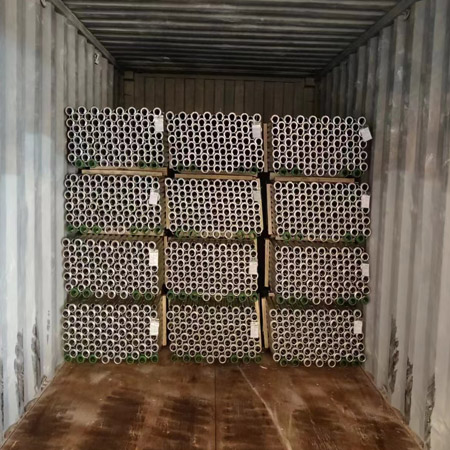

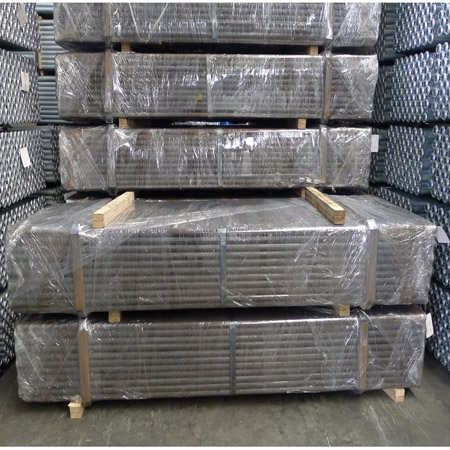

Paket: 100 st— 300 st varje bunt enligt specifikation
Friktionsbult-39-2400mm Applikationer
Gruvor
Tunnlar
Backar
Platser där det behövs markstöd
Friktionsbult-39-2400mmHur man arbetar
Bedöm markens egenskaper noggrant innan du börjar.
Välj en lämplig borr och skapa ett hål som matchar friktionsbultens diameter och längd, samt den specificerade borrproceduren.
Se till att hålet sträcker sig minst 150 mm utanför friktionsbultens längd för korrekt ingrepp.
Fäst en platta på friktionsbulten, se till att kupolen är vänd mot ringen och att den avsmalnande änden är orienterad framåt.
Se till att friktionsbultar sätts in vinkelrätt mot bergets yta för optimal stabilitet.
Sätt in förardockan i bulten och fortsätt att köra in friktionsbulten i hålet tills plattan säkert kommer i kontakt med bergytan.
När plattan är ordentligt fäst vid berget, undvik att hamra friktionsbulten ytterligare för att förhindra skada på bultens ände.
Efter installation, utför dragtester för att verifiera den initiala förankringshållfastheten hos friktionsbultarna.
