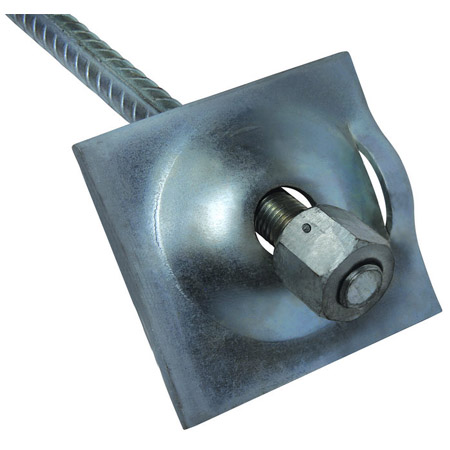

Kupolformad platta 150X150X4
- -TONRY designar och tillverkar ett brett utbud av plattor och kombinationsplattor som används med olika bergbultar.
- -Den välvda plattan är tillverkad av 120-200 millimeter brett varmvalsat stål.
- - Den välvda plattan 150X150X4 hjälper till att fördela takbultbelastningen jämnt i alla riktningar för att förhindra att lösa lager faller ner mellan bergbultarna.
- -Kupformad platta med hänvisning till standarden AS/NZS 1594:2002.
- -Ger stabilt stöd för bulten även i ojämna berglager.
- -Den galvaniserade beläggningen finns tillgänglig för att skydda plattorna mot korrosion.
Kupolplåt är en produkt som används för att stödja förankringsbultar. Dess funktion är att ge stöd och fördela lasten mellan förankringsbulten och kolgruvan eller bergkroppen för att förhindra att förankringsbulten går sönder på grund av för hög belastning. Pallar är vanligtvis runda eller fyrkantiga, och plattor i olika storlekar väljs baserat på diametern och längden på förankringsbultarna.
Kupolformad platta 150X150X4 Specifikationer
| Typ av tallrik | Längd (mm) |
Bredd (mm) |
Tjocklek (mm) |
Enhetsvikt (kg) |
Hundöra |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 |
150 |
6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.42 |
Y |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 |
Y |
| TRDP | 200 | 200 | 5 | 1.57 | Y |
| TRDP | 200 | 200 | 8 | 2.51 |
N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Kupolformad platta 150X150X4 Egenskaper och fördelar
Anpassade storlekar kan tillhandahållas enligt kundens specifikationer
Kupolkonstruktionen ökar bärförmågan avsevärt
Har hundörondesign för bekväm upphängning av servicelinor
Håldiametern i friktionsbultplattan överstiger bultens diameter med 2 mm
För gängade bultplattor är håldiametern vanligtvis 4–5 mm större än bulten, såvida den inte används med en kupolformad kula.
Erbjuds antingen i svart eller varmförzinkad finish för ökad hållbarhet
Kupolformad platta 150X150X4 Paket
Kupolformade plattor packas med trådslips, plywoodlådor, stålpallar och omslagsfilmer.
Som en viktig del av förankringsbultens stödsystem påverkar plattans prestanda direkt förankringsbultens stödeffekt. Tony, tillsammans med tillverkaren, specialiserar sig på att utveckla nya stödprodukter, enligt olika krav från en mängd olika anpassade plattor från olika gruvföretag.
