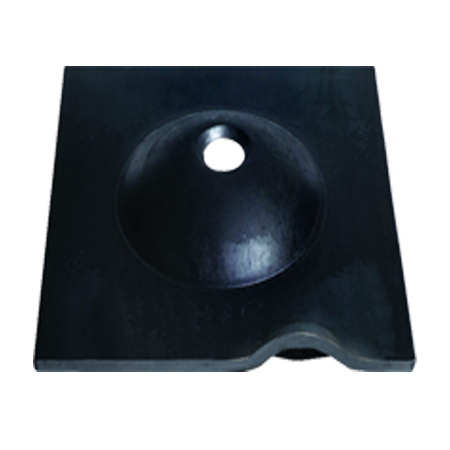

Kupolformad platta 200X200X5
- -TONRY designar och tillverkar ett brett utbud av plattor och kombinationsplattor som används med olika bergbultar.
- -TONRY-plattan hjälper till att fördela takbultbelastningen jämnt i alla riktningar för att förhindra att lösa lager faller ner mellan bergbultarna.
- -Den välvda plattan är tillverkad av 120-200 millimeter brett varmvalsat stål.
- -Varmvalsat stål med hänvisning till GBT3524-2015-standarden.
- -Kupformad platta med hänvisning till standarden AS/NZS 1594:2002.
- -Ger stabilt stöd för bulten även i ojämna berglager.
- -Den galvaniserade beläggningen finns tillgänglig för att skydda plattorna mot korrosion.
Kupolplåt är en produkt som används för att stödja förankringsbultar. Dess funktion är att ge stöd och fördela lasten mellan förankringsbulten och kolgruvan eller bergkroppen för att förhindra att förankringsbulten går sönder på grund av överdriven belastning. Pallar är vanligtvis utformade som runda eller fyrkantiga, och plattor i olika storlekar väljs baserat på diametern och längden på förankringsbultarna.
Tonry med den tillverkade bultplattan, kabelplattan med legeringsplåt tillverkad av en speciell konturdesign, mekanisk effekt, lätt och enkel att installera, med alla typer av bult-, kabelfaciliteter, förbättrar ytans kontrolleffekt.
Kupolformad platta 200X200X5 Specifikationer
| Typ av tallrik | Längd (mm) |
Bredd (mm) |
Tjocklek (mm) |
Enhetsvikt (kg) |
Hundöra |
| TRDP | 120 | 120 | 4 | 0.45 | OCH |
| TRDP | 125 | 125 | 4 | 0.49 | OCH |
| TRDP | 150 | 150 | 4 | 0.71 | OCH |
| TRDP | 150 | 150 | 5 | 0.88 | OCH |
| TRDP | 150 | 150 | 6 | 1.06 |
OCH |
| TRDP | 150 | 150 | 8 | 1.42 | OCH |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 | OCH |
| TRDP | 200 | 200 | 5 | 1.57 | OCH |
| TRDP | 200 | 200 | 8 |
2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Kupolformad platta 200X200X5 Funktioner och fördelar
Alternativa storlekar finns också tillgängliga enligt kundens krav
Kupolkonfigurationen förstärker mycket mer bärförmåga
Finns i hundöra för upphängning av servicelinor
Håldiametern på friktionsbultplattan är 2 mm större än bultens
Håldiametern på gängbultplattan är cirka 4-5 mm större än bulten, förutom vid användning med kupolformad kula.
Finns i svart eller varmförzinkat
Kupolformad platta 200X200X5 Paket

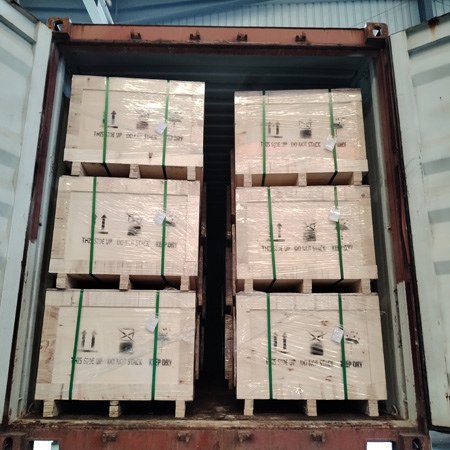

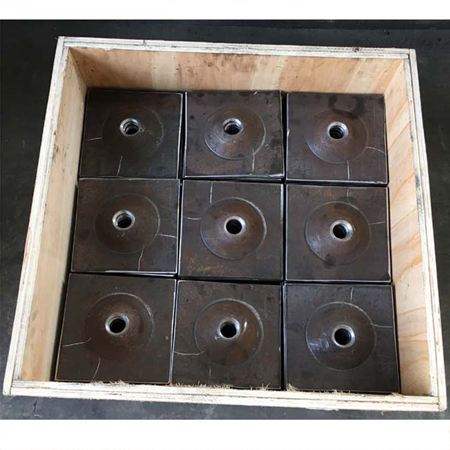

Kupolformade plattor är packade med trådslips, plywoodlåda, stålpallar och omslagsfilmer.
Som en viktig del av förankringsbultens stödsystem påverkar plattans prestanda direkt förankringsbultens stödeffekt. Tony, tillsammans med tillverkaren, specialiserar sig på att utveckla nya stödprodukter, enligt olika krav från en mängd olika anpassade plattor från olika gruvföretag.
