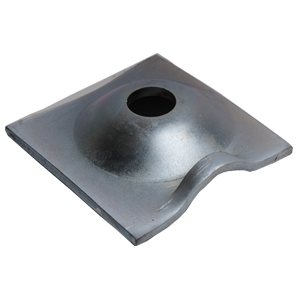

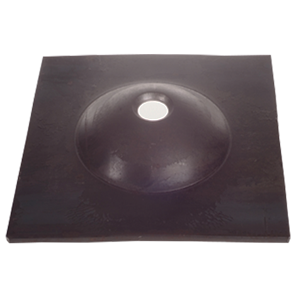

Kupolformad platta
- TONRY Domed-plattan hjälper till att fördela takbultbelastningen jämnt i alla riktningar för att förhindra att lösa lager faller ner mellan bergbultarna.
- -Den välvda plattan är tillverkad av 120-200 millimeter brett, varmvalsat stål.
- -Kupformad platta med hänvisning till standarden AS/NZS 1594:2002.
- -Ger stabilt stöd för bulten även i ojämna berglager.
- -Den galvaniserade beläggningen är tillgänglig för att skydda plattorna från korrosion.
Kupolformad platta
När du väljer enkupolformad plattaFör det första är det nödvändigt att uppfylla hållfasthetsmatchningen mellan den välvda plattan och förankringsbultens kropp, för att undvika fenomenet med förankringsbultens perforering orsakad av otillräcklig hållfasthet hos den välvda plattan. För det andra är det nödvändigt att uppfylla matchningen mellan förankringsbulten och förankringsbultens kropp på stödkonstruktionen, för att undvika ojämn kraft på förankringsbultens kropp och mutter på grund av att förankringsbultens kropp och den välvda plattan inte matchar på stödkonstruktionen, vilket kommer att påverka stödets effekt på vägbanan.
Kupolformad platta Specifikationer
| Typ av tallrik | Längd (mm) |
Bredd (mm) |
Tjocklek (mm) |
Enhetsvikt (kg) |
Hundöra |
| TRDP | 120 | 120 | 4 | 0.45 | Y |
| TRDP | 125 | 125 | 4 | 0.49 | Y |
| TRDP | 150 | 150 | 4 | 0.71 | Y |
| TRDP | 150 | 150 | 5 | 0.88 | Y |
| TRDP | 150 | 150 | 6 | 1.06 | Y |
| TRDP | 150 | 150 | 8 | 1.41 | Y |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 | Y |
| TRDP | 200 | 200 | 5 | 1.57 |
Y |
| TRDP | 200 | 200 | 8 | 2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Kupolformad platta Funktioner och fördelar
Anpassade storlekar kan tillhandahållas för att möta specifika kundkrav.
Den kupolformade designen förbättrar bärförmågan avsevärt.
Har ett hundöra-alternativ för bekväm upphängning av servicelinor.
Friktionsbultplattor har en håldiameter som är 2 mm större än bulten.
Gängbultplattor har en håldiameter som är 4–5 mm större än bulten om de inte används med en kupolkula.
Erbjuds antingen i svart eller varmförzinkad yta.
Kupolförsedda tallrikpaket
Kupolformade plattor packas med trådslips, plywoodlådor, stålpallar och omslagsfilmer.
Tonry har specialiserat sig på att utveckla nya stödprodukter med tillverkaren, enligt olika krav från en mängd olika anpassade plattor från olika gruvföretag.
