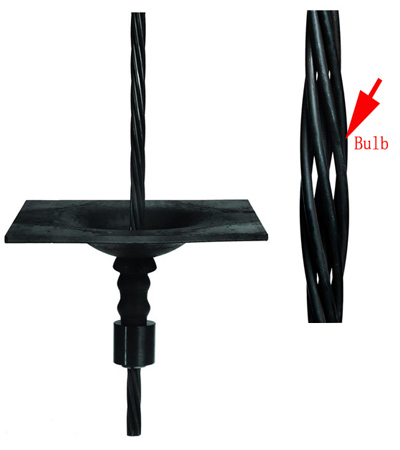

Bultkabelbult

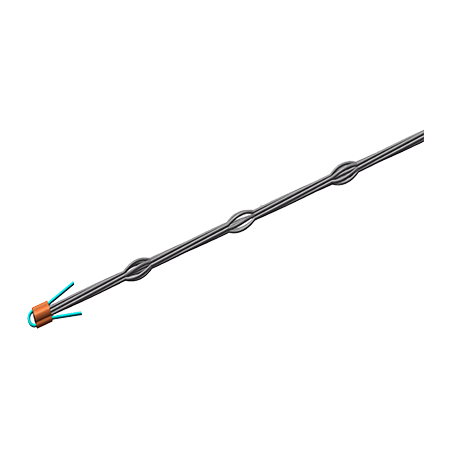

- -Kabelbulten har slät kabelbult och glödlampskabelbult.
- -Lamporna kan modifieras i frekvens och diameter baserat på kundens önskemål, diametern är 21 mm ~ 38 mm, lampor finns tillgängliga med antingen 0,5 m eller 1 m avstånd.
- - Finns som enkeltrådig eller dubbeltrådig.
- -Fiskkrokar monterade på kablarnas ovansida för att hålla dem kvar före injektering.
- -Harts kan appliceras för omedelbar punktförankring och fogmassa för permanent stöd.
Funktioner
Kabelbult kan erbjuda högre skjuvhållfasthet än bulten och har ojämförlig böjkapacitet, så att den bättre kan förhindra eller hämma bergets laterala rörelse. Kabel används ofta för att stödja de områden där standardproduktstöd inte är tillräckligt starkt eller har dålig effekt.
Mekaniska egenskaper
| Art.nr. | TRCB152 | TRCB178 | TRCB189 | TRCB216 | TRCB218 |
| Diameter (mm) | 15.2 | 17.8 | 18.9 | 21.6 | 21.8 |
| Strands | 1*7 | 1*7 | 1*7 | 1*7 | 1*19 |
| Massa per meter (kg) | 1.1 | 1.5 | 1.73 | 2.24 | 2.48 |
| Tvärsnittsarea (m²㎡) | 140 | 191 | 220 | 285 | 313 |
| Stålkvalitet (Mpa) | 1860 | 1860 | 1860 | 1860 | 1860 |
| Draghållfasthet (kN) | 260 (26,5 ton) | 335 (36 liter) | 409 (41,7T) | 530 (54,1T) | 583 (59,5 ton) |
| Minst 0,2 % förlängning under belastning (kN) | 229 | 311 | 360 | 466 | 513 |
| Min. förlängning (%) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
Installationsguide
-Markens beskaffenhet måste utvärderas.
-Borra ett hål i området beroende på bultdiameter och bultlängd. Hålets längd är 200 mm till 500 mm kortare än bulten.
- Fäst ett andningsrör längs hela bultens längd. Andningsröret sticker ut cirka två meter från hålet.
-Fäst ungefär en meter fogrör vid änden av kabelbulten med tillräckligt med ände för att ansluta till pumpen.
- Sätt i kabelbulten och täta hålöppningen för att undvika förlust av injekteringsmedel vid pumpning.
- Anslut fogmassan till pumpen och placera andningsslangen i en behållare med vatten; när pumpen börjar ser vi luftbubblor komma ut ur andningsslangen i vattenbehållaren, när hålet är fullt med fogmassa försvinner luftbubblorna.
- Spänn kabelbulten efter att fogmassan har härdat.

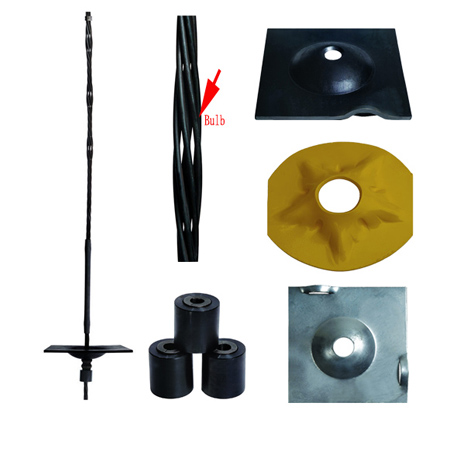

Tillbehör
Fiskkrokar
Expansionsskal
Tunna&kil
Injekteringsrör
Andningsslang
Lagerplatta
Ansökan
Gruvor
Tunnlar
Backar
Platser där markstöd behövs
Längd & Paket
Längd: 500 mm till 6200 mm i bitar eller i rullar
Paket: 20 st per bunt
Som kundens krav
